Штамповые испытания грунтов
Определение деформационных характеристик грунтов в полевых условиях по ГОСТ 20276.1-2020.
Оставить заявкуОписание работ
Штамповые испытания грунтов — метод полевого определения деформационных характеристик грунтов основания. Исследования проводятся непосредственно на строительной площадке, что позволяет изучать поведение грунта в условиях его естественного залегания с учётом фактической влажности, плотности и структуры.

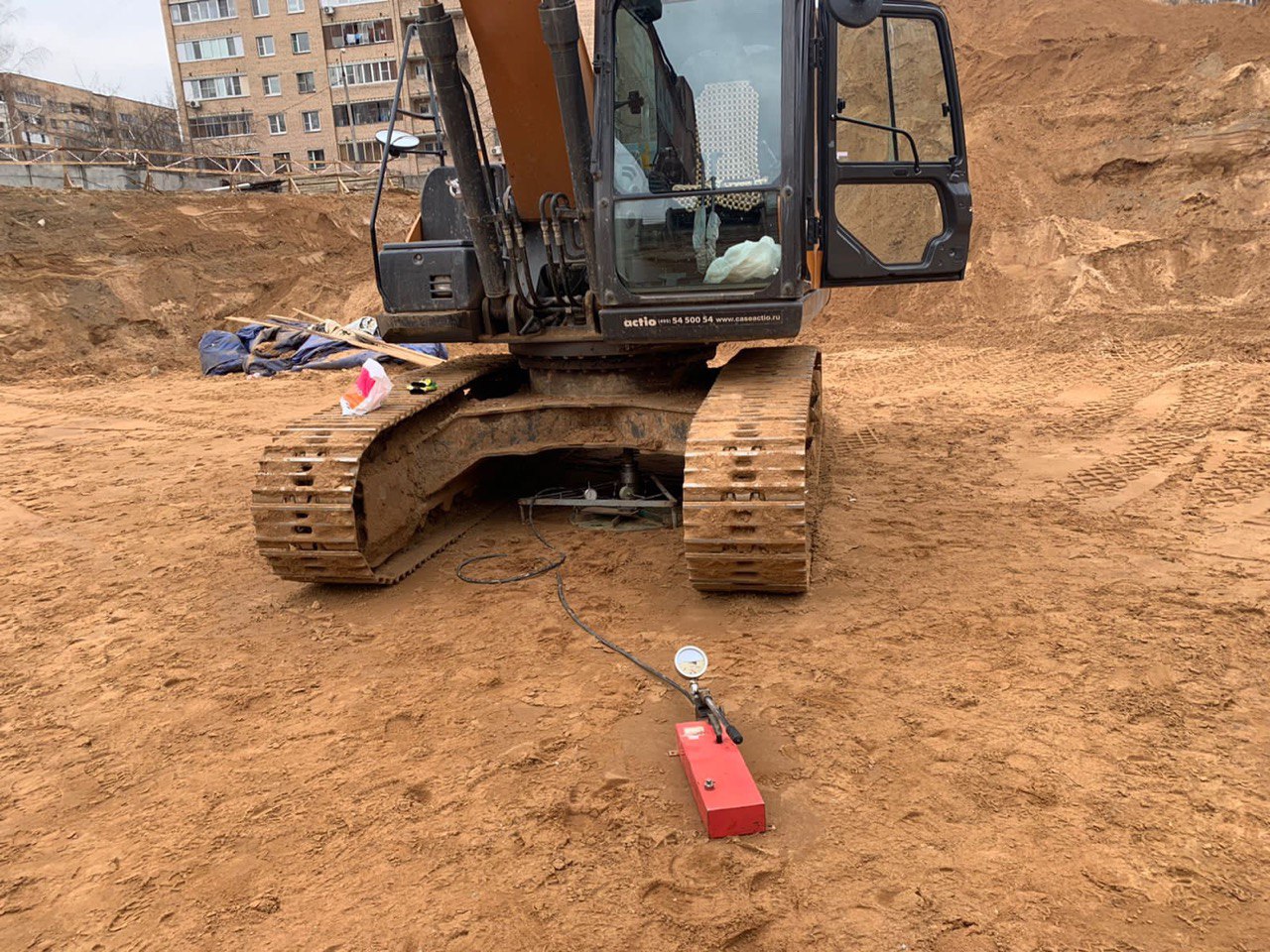

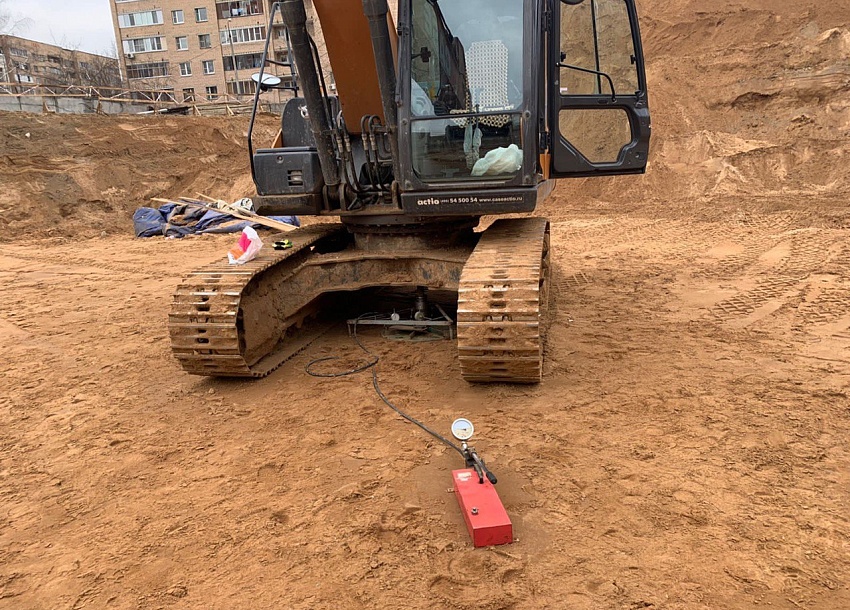

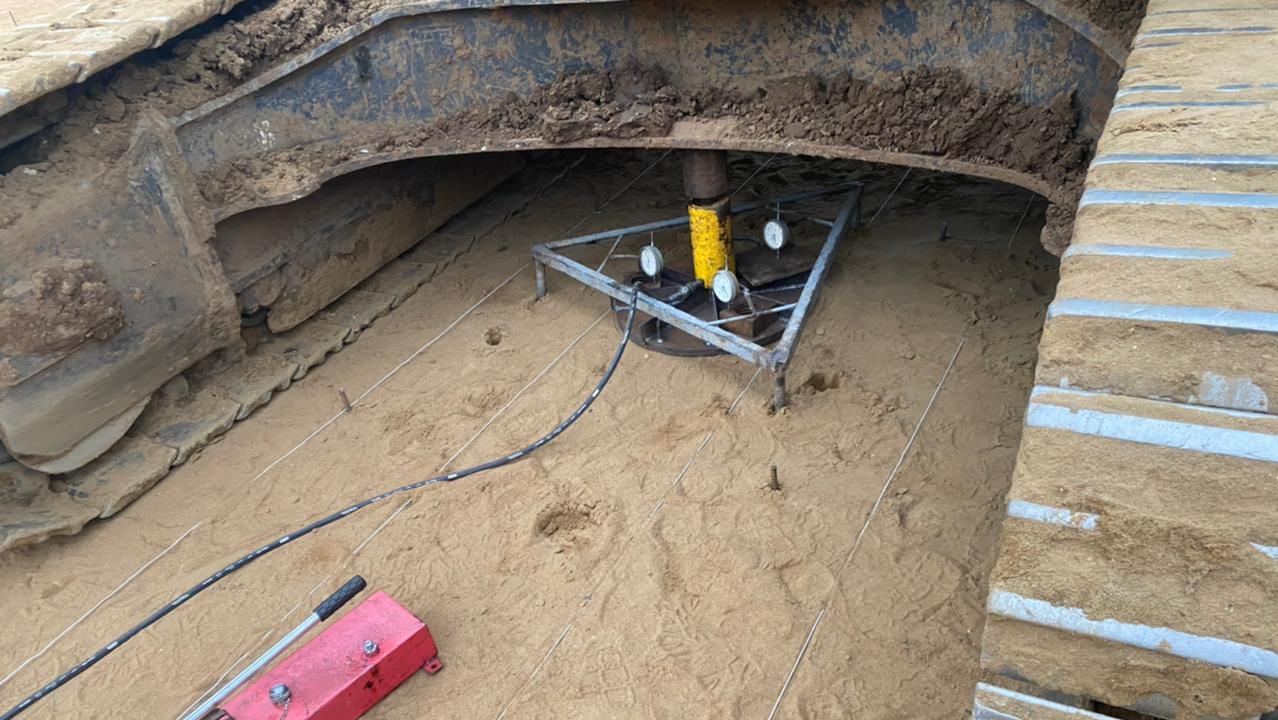

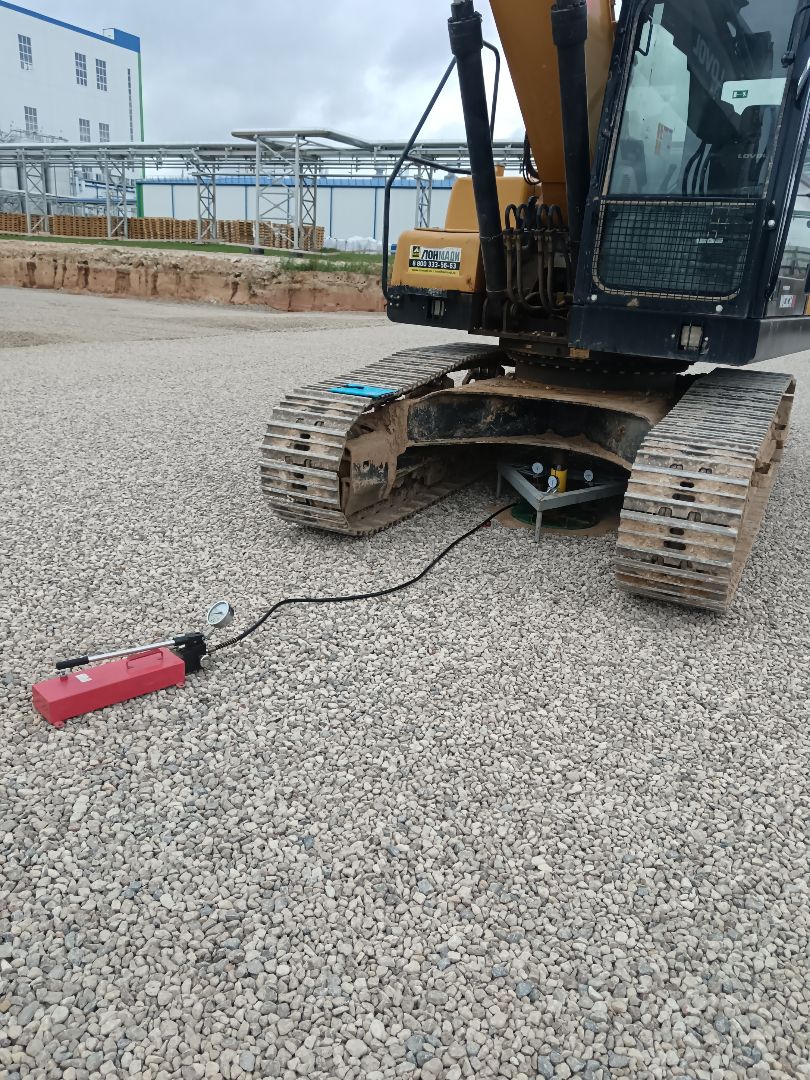

Строительная лаборатория ЦНЭ «АСПЕКТ» выполняет штамповые испытания грунтов для определения модуля деформации, проверки исходных данных и получения характеристик, необходимых при проектировании и обследовании фундаментов. В ходе испытаний нагрузка на грунт передаётся через жёсткий штамп, а его осадка измеряется на каждой ступени нагружения.
Полученные результаты используются при проектировании оснований и фундаментов, проверке проектных решений и обследовании существующих сооружений. По результатам испытаний оформляется техническая документация с протоколами измерений, графиками нагружения и расчётными характеристиками грунтов.
Что исследуем
- Песчаные грунты различной крупности и плотности.
- Глинистые грунты, включая супеси, суглинки и глины.
- Крупнообломочные грунты в пределах применимости метода.
- Грунты естественного залегания в основании проектируемых зданий и сооружений.
- Грунты в основании существующих фундаментов при наличии необходимых условий для проведения испытаний.
- Подготовленные грунтовые основания и уплотнённые насыпи, если испытания предусмотрены техническим заданием.
Возможность проведения испытаний и выбор оборудования определяются видом грунта, инженерно-геологическими условиями и программой исследований.
Какие задачи решаем
- Определение модуля деформации грунтов в условиях естественного залегания.
- Исследование зависимости осадки грунта от приложенного давления.
- Определение деформационных характеристик грунтов, необходимых для расчёта оснований и фундаментов.
- Проверка и уточнение инженерно-геологических характеристик, принятых при проектировании.
- Получение экспериментальных данных для прогнозирования осадок фундаментов.
- Определение просадочных характеристик соответствующих грунтов при испытаниях с замачиванием.
- Получение исходных данных для обследования существующих зданий и сооружений.
Методы испытаний
Штамповые испытания по ГОСТ 20276.1-2020
Испытания проводятся с использованием жёсткого штампа, через который на грунт передаётся вертикальная нагрузка. Давление увеличивается ступенями, на каждой из которых измеряется осадка штампа и контролируется её изменение во времени.
Нагружение выполняется в соответствии с программой испытаний с учётом вида грунта и инженерно-геологических условий. Измерения продолжаются до достижения предусмотренных программой критериев завершения испытаний.
По результатам измерений строится график зависимости осадки штампа от давления и рассчитывается модуль деформации грунта.
Определение просадочных характеристик
Для соответствующих просадочных глинистых грунтов могут проводиться штамповые испытания с замачиванием. Метод позволяет исследовать дополнительную деформацию грунта при увлажнении под нагрузкой.
В зависимости от программы определяются начальное просадочное давление и относительная деформация просадочности.

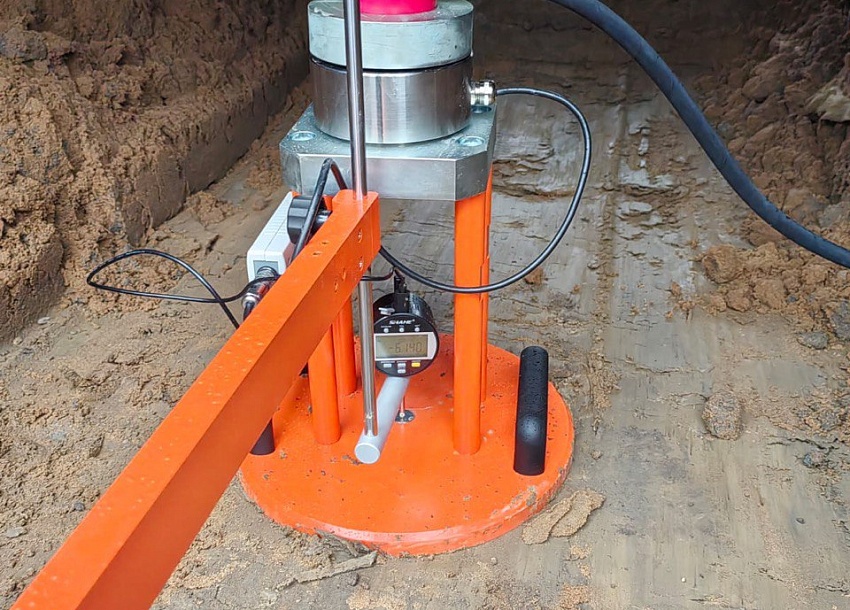

Испытания статическим штампом для дорожного строительства
При исследовании грунтов земляного полотна и оснований дорожных конструкций могут применяться испытания статическим штампом по ОДМ 218.5.007-2016.
Метод предусматривает контролируемое нагружение и разгрузку штампа с регистрацией деформаций. Полученные результаты используются для определения модуля упругости и оценки деформационных характеристик исследуемого слоя.
Выбор методики определяется назначением объекта, техническим заданием и требованиями проектной документации.
Как проходит работа
Этапы работ
-
Консультация и изучение документации.
Получаем сведения об объекте, изучаем результаты инженерно-геологических изысканий и определяем задачи испытаний.
-
Подготовка программы работ.
Согласовываем количество точек испытаний, глубину исследований, тип штампа, необходимую нагрузку и порядок проведения измерений.
-
Подготовка испытательной площадки.
Обеспечиваем доступ к исследуемому грунту, подготавливаем основание для установки штампа и размещаем оборудование.
-
Проведение полевых испытаний.
Прикладываем нагрузку ступенями, измеряем осадку штампа и фиксируем результаты в журнале испытаний.
-
Обработка результатов.
Строим графики зависимости осадки от давления, выполняем необходимые расчёты и определяем деформационные характеристики грунта.
-
Оформление технического отчёта.
Подготавливаем протоколы, графики и результаты расчётов, передаём заказчику техническую документацию.

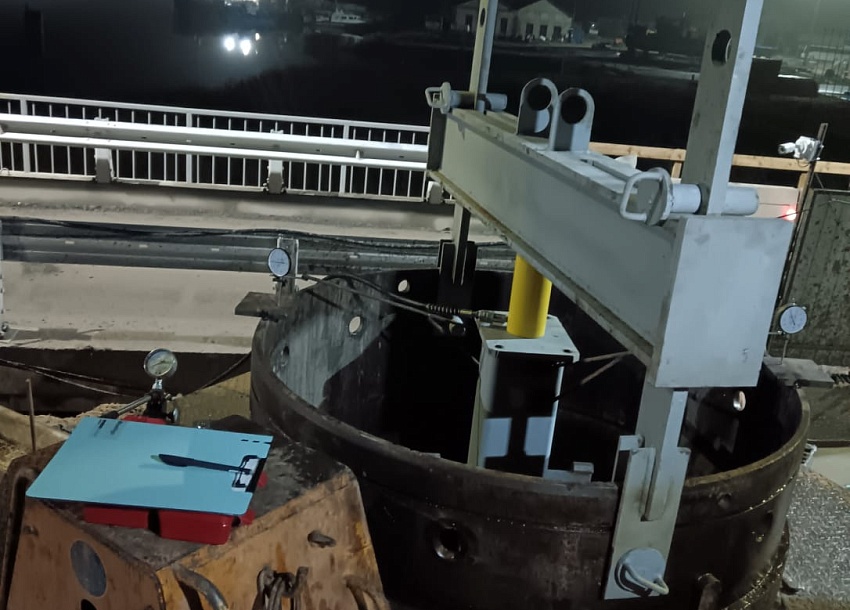

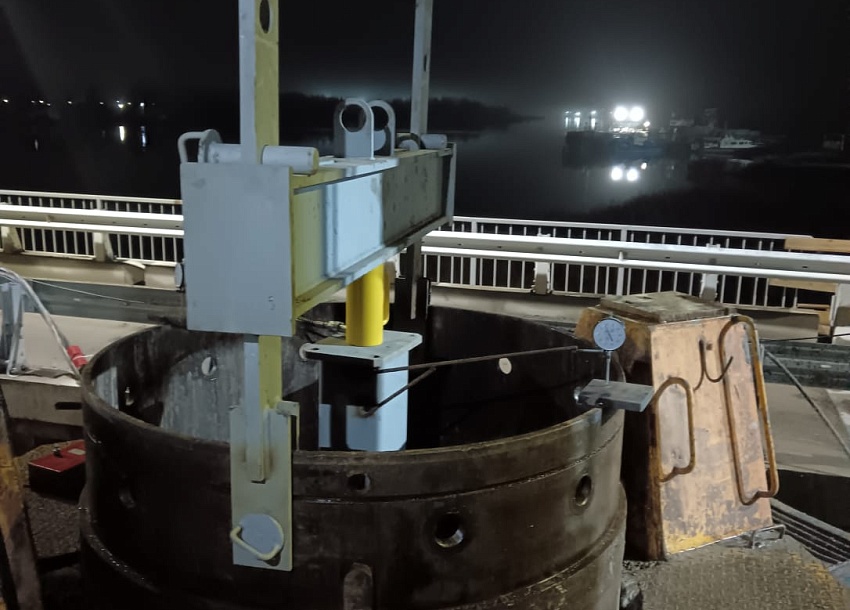

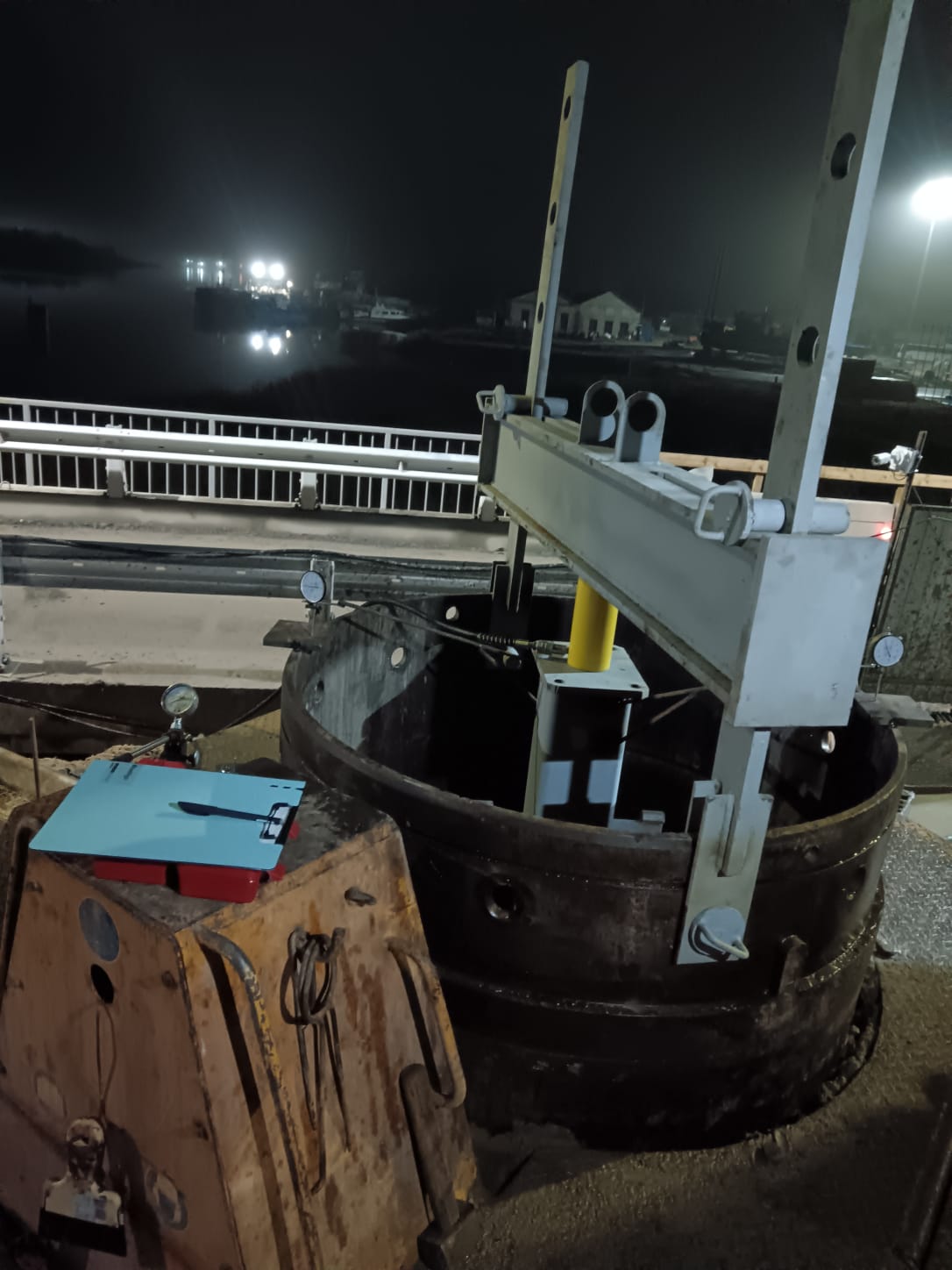

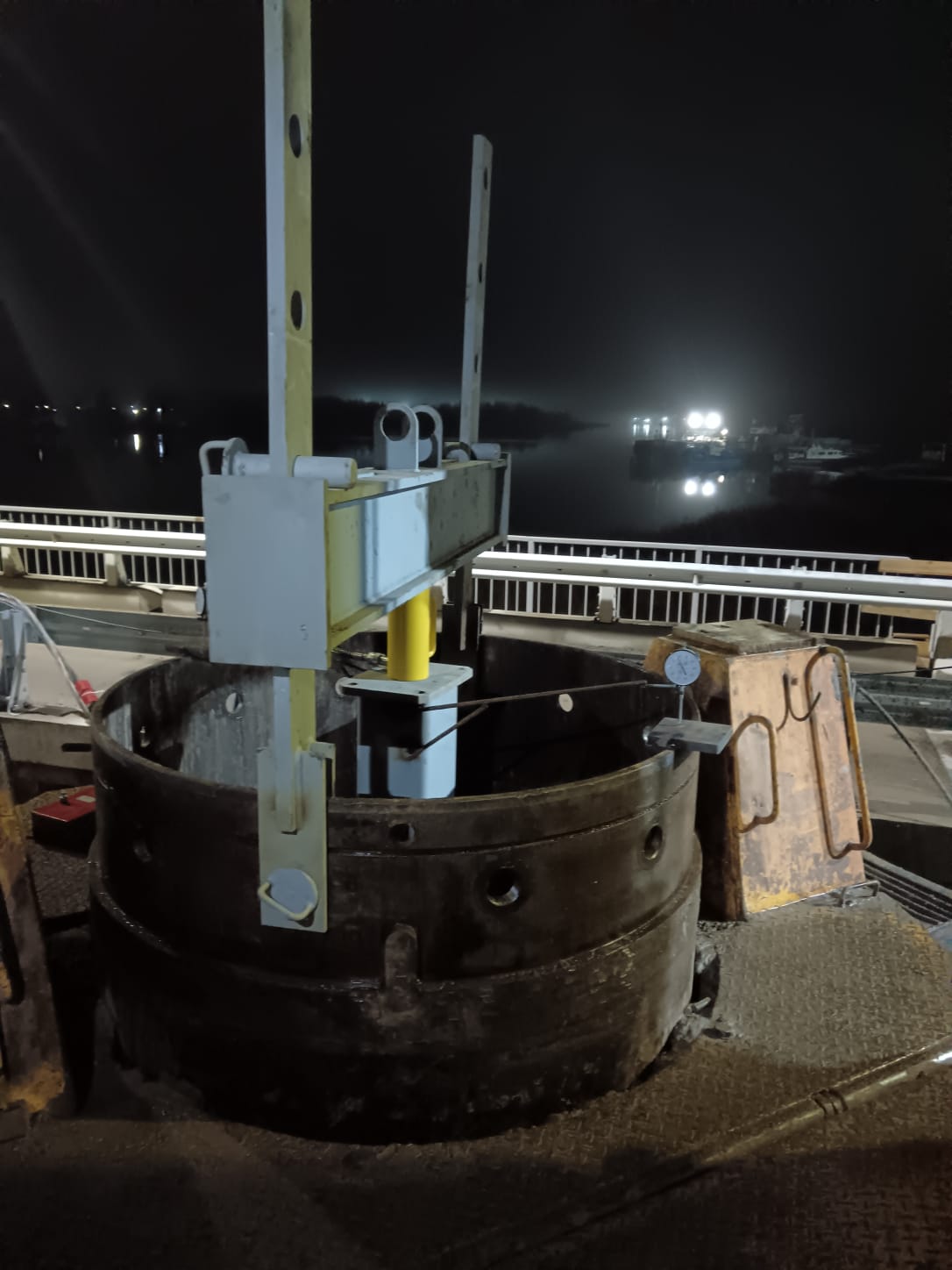

Лаборатория в работе
Дополнительная информация
ГОСТы и нормативные документы
- ГОСТ 20276.1-2020 — «Грунты. Метод испытания штампом». Основной стандарт для определения деформационных характеристик дисперсных грунтов методом штамповых испытаний.
- ГОСТ 30672-2019 — «Грунты. Полевые испытания. Общие положения». Устанавливает общие требования к полевым испытаниям грунтов, оборудованию и подготовке площадок.
- ГОСТ 25100-2020 — «Грунты. Классификация». Используется для классификации исследуемых грунтов.
- ОДМ 218.5.007-2016 — «Методические рекомендации по определению модуля упругости статическим штампом». Применяется при соответствующих исследованиях для дорожного строительства.
Нормативные документы, методика испытаний и состав измерений выбираются в зависимости от типа объекта, инженерно-геологических условий и согласованной программы работ.
Оборудование

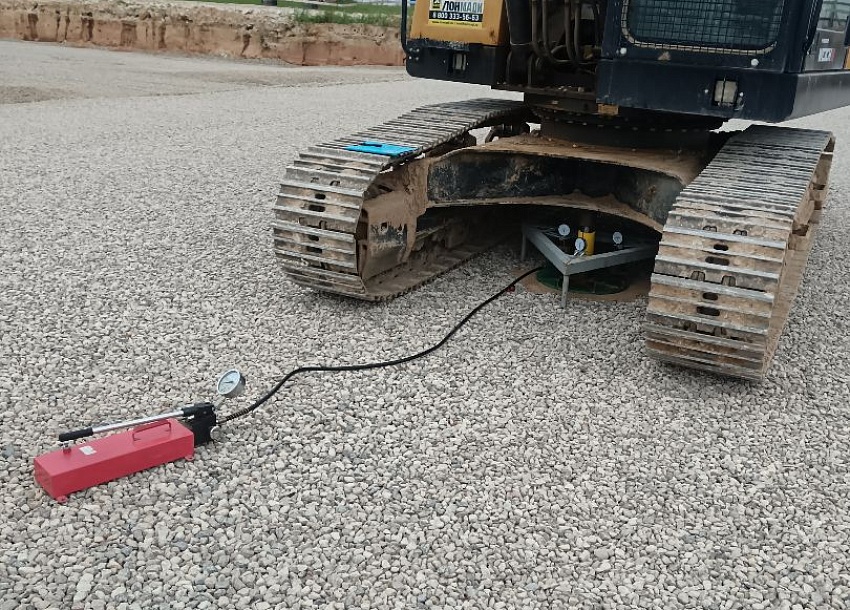

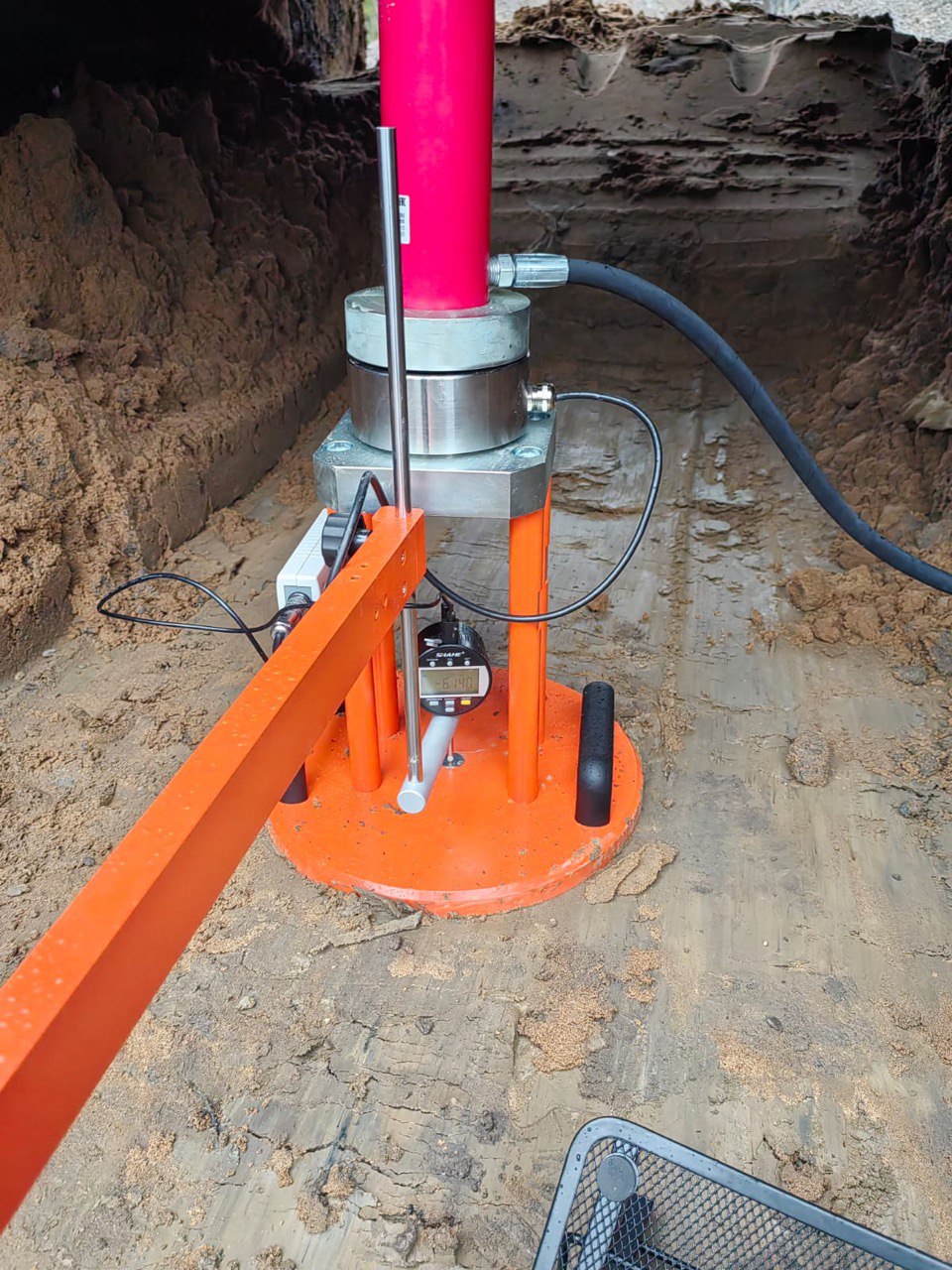

Для штамповых испытаний используются нагрузочные установки, измерительные приборы и вспомогательное оборудование, обеспечивающие контролируемое нагружение грунта и регистрацию его деформаций.
- Жёсткие плоские штампы соответствующей площади.
- Гидравлические домкраты для приложения вертикальной нагрузки.
- Анкерные или другие реактивные системы для восприятия нагрузки.
- Приборы для измерения приложенного усилия и давления.
- Индикаторы перемещений и измерительные системы для регистрации осадки штампа.
- Реперные системы и вспомогательные конструкции для обеспечения точности измерений.
- Оборудование для регистрации и обработки результатов испытаний.
Состав установки подбирается с учётом грунтовых условий, глубины проведения испытаний и требований выбранной методики.
Что понадобится для испытаний
Для определения объёма и условий штамповых испытаний желательно предоставить имеющиеся исходные материалы по объекту.
- Техническое задание или описание задач исследования.
- Проектную документацию на основания и фундаменты при её наличии.
- Результаты ранее выполненных инженерно-геологических изысканий.
- Инженерно-геологические разрезы и сведения о характеристиках грунтов.
- Схему строительной площадки с расположением предполагаемых точек испытаний.
- Сведения о глубине заложения фундаментов и предполагаемых нагрузках.
- Информацию о текущем состоянии строительной площадки и условиях доступа.
При отсутствии полного комплекта документации специалисты помогут определить необходимые исходные данные для подготовки программы работ.
Частые вопросы
Для чего проводят штамповые испытания грунтов?
Испытания позволяют определить деформационные характеристики грунтов непосредственно в полевых условиях. Полученные результаты используются при проектировании фундаментов, проверке проектных решений и обследовании существующих сооружений.
Что такое модуль деформации грунта?
Модуль деформации — характеристика, описывающая сопротивление грунта деформированию под нагрузкой. Значение модуля используется при расчёте осадок оснований и фундаментов.
Как проводятся штамповые испытания?
На подготовленную поверхность грунта устанавливают жёсткий штамп, через который последовательно прикладывают вертикальную нагрузку. На каждой ступени измеряют осадку. По результатам строят график зависимости осадки от давления и определяют деформационные характеристики грунта.
Какие грунты можно испытывать штампом?
Метод применяется для различных дисперсных грунтов, включая песчаные, глинистые и отдельные виды крупнообломочных грунтов. Применимость метода и тип испытательной установки определяются инженерно-геологическими условиями.
Можно ли определить характеристики грунта без лабораторного отбора образцов?
Да. Штамповые испытания проводятся непосредственно в полевых условиях и позволяют исследовать деформационное поведение грунта в месте его залегания. При этом для классификации грунта и комплексной оценки инженерно-геологических условий могут потребоваться дополнительные исследования.
Чем отличаются испытания по ГОСТ 20276.1-2020 и ОДМ 218.5.007-2016?
ГОСТ 20276.1-2020 устанавливает метод определения деформационных характеристик грунтов при инженерных исследованиях для строительства. ОДМ 218.5.007-2016 содержит методические рекомендации по определению модуля упругости статическим штампом для дорожного строительства.
От чего зависят стоимость и сроки испытаний?
Стоимость и продолжительность определяются количеством точек испытаний, видом грунта, глубиной исследований, необходимыми нагрузками, условиями доступа и объёмом технической документации.
