Динамическое зондирование грунтов
Полевые исследования грунтов для выявления слабых прослоек, оценки неоднородности и получения данных о сопротивлении грунта погружению зонда.
Оставить заявкуОписание работ
Динамическое зондирование грунтов — метод полевых испытаний, позволяющий исследовать изменение сопротивления грунта с глубиной, выявлять неоднородности и получать данные для оценки инженерно-геологических условий строительной площадки.
Строительная лаборатория ЦНЭ «АСПЕКТ» выполняет динамическое зондирование при исследовании грунтовых оснований зданий, сооружений, автомобильных дорог и насыпей. В процессе испытания зонд с коническим наконечником погружается в грунт под действием ударной или ударно-вибрационной нагрузки. Измеренные показатели используются для расчёта условного динамического сопротивления грунта.
Результаты испытаний помогают выявлять слабые прослойки, уточнять границы инженерно-геологических элементов и оценивать пространственную изменчивость грунтового массива. Полученные данные могут использоваться при проектировании фундаментов, проверке инженерно-геологических характеристик и планировании дополнительных исследований.
Что исследуем
- Песчаные грунты различной крупности и плотности.
- Глинистые грунты, включая супеси, суглинки и глины.
- Природные и техногенные грунты, пригодные для динамического зондирования.
- Грунтовые основания проектируемых жилых и промышленных зданий.
- Основания автомобильных дорог, насыпей и других земляных сооружений.
- Грунты на участках планируемой реконструкции и нового строительства.
- Грунтовые массивы с предполагаемыми слабыми прослойками и неоднородностями.
Возможность проведения испытаний определяется составом и состоянием грунта. Метод имеет ограничения для грунтов с высоким содержанием крупных включений.
Какие задачи решаем
- Определение сопротивления грунта погружению зонда и его изменения с глубиной.
- Выявление слабых прослоек и участков с пониженным сопротивлением.
- Уточнение положения границ отдельных грунтовых слоёв.
- Оценка неоднородности грунтового массива по глубине и площади участка.
- Получение данных для косвенной оценки плотности сложения песчаных грунтов.
- Дополнение результатов инженерно-геологических изысканий.
- Исследование грунтовых оснований зданий, дорог и земляных сооружений.
- Получение исходных данных для инженерных расчётов при наличии применимых корреляционных зависимостей.
Методы испытаний
Ударное динамическое зондирование
Испытания проводятся с помощью установки, обеспечивающей погружение зонда с коническим наконечником под действием ударов молота. В процессе работы фиксируется глубина погружения зонда за установленное число ударов.
На основании результатов измерений и параметров оборудования рассчитывается условное динамическое сопротивление грунта. Изменение этого показателя с глубиной позволяет выделять участки с различным сопротивлением внедрению зонда.
Ударно-вибрационное зондирование
При использовании ударно-вибрационной установки погружение зонда происходит под действием соответствующей нагрузки. В процессе испытаний измеряется скорость погружения, на основании которой определяют условное динамическое сопротивление грунта.
Выбор способа зондирования зависит от инженерно-геологических условий, технического задания и имеющегося оборудования.
Выявление слабых прослоек и неоднородностей
По результатам испытаний анализируем изменение сопротивления грунта погружению зонда с глубиной. Исследования позволяют обнаруживать участки пониженного сопротивления и выявлять неоднородность грунтового массива.
Для уточнения границ и разновидностей грунтов результаты сопоставляются с данными инженерно-геологических скважин и других исследований.
Исследование грунтовых оснований
Динамическое зондирование применяется при исследовании оснований проектируемых зданий, сооружений, дорог и насыпей. Метод позволяет получить дополнительные данные о состоянии и пространственной изменчивости грунтов.
При наличии применимых нормативных или статистически обоснованных зависимостей результаты используются для косвенной оценки отдельных характеристик грунтов.
Обработка результатов зондирования

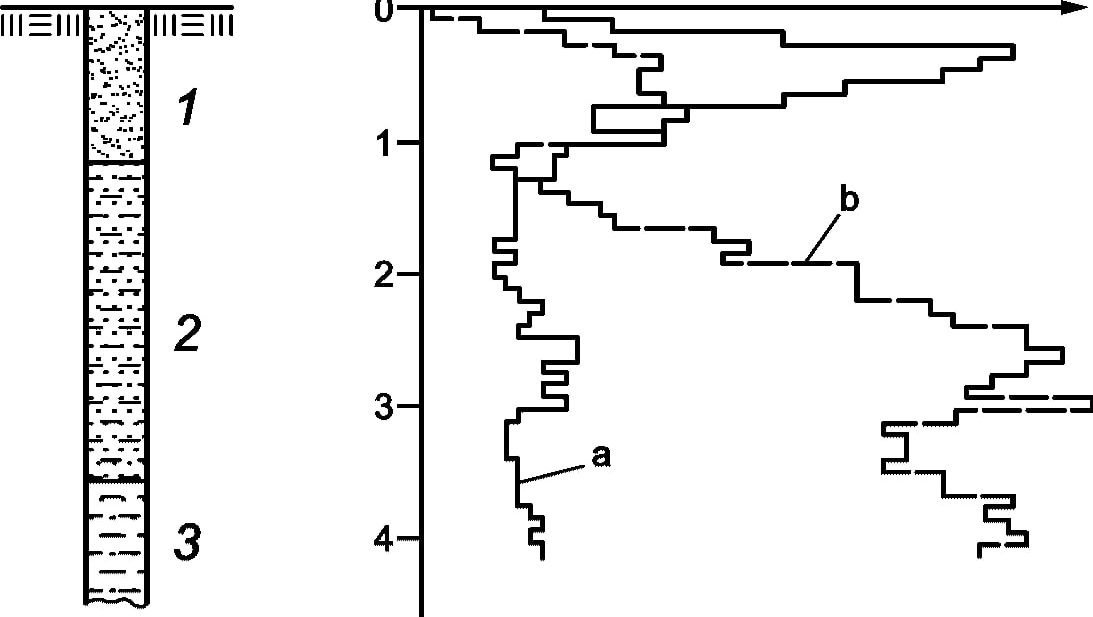

По результатам полевых измерений рассчитываем условное динамическое сопротивление грунта и составляем графики его изменения с глубиной. Данные анализируются с учётом параметров установки, условий проведения испытаний и имеющихся инженерно-геологических материалов.
Как проходит работа
Этапы работ
-
Консультация и определение задач.
Получаем сведения об объекте, целях исследования, инженерно-геологических условиях и необходимом объёме работ.
-
Изучение исходных материалов.
Анализируем техническое задание, имеющиеся инженерно-геологические разрезы, результаты предыдущих изысканий и проектную документацию.
-
Подготовка программы зондирования.
Определяем расположение точек, глубину исследований, тип установки и порядок проведения измерений.
-
Проведение полевых испытаний.
Устанавливаем оборудование, выполняем погружение зонда и регистрируем необходимые показатели сопротивления грунта на предусмотренных интервалах глубины.
-
Обработка и интерпретация результатов.
Рассчитываем условное динамическое сопротивление грунта, строим графики и анализируем полученные данные с учётом имеющихся инженерно-геологических материалов.
-
Оформление и передача документации.
Подготавливаем протоколы, графические материалы и технический отчёт в объёме, предусмотренном программой работ.
Дополнительная информация
ГОСТы и нормативные документы
Динамическое зондирование грунтов проводится с учётом действующих нормативных требований, инженерно-геологических условий и согласованной программы испытаний.
- ГОСТ 19912-2012 — «Грунты. Методы полевых испытаний статическим и динамическим зондированием», с Изменением № 1 и поправкой. Основной документ, регламентирующий выполнение динамического зондирования и обработку его результатов.
- ГОСТ 30672-2019 — «Грунты. Полевые испытания. Общие положения». Устанавливает общие требования к проведению полевых испытаний грунтов.
- ГОСТ 25100-2020 — «Грунты. Классификация». Используется при классификации исследуемых грунтов.
- СП 446.1325800.2019 — «Инженерно-геологические изыскания для строительства. Общие правила производства работ», с действующими изменениями. Применяется при выполнении динамического зондирования в составе инженерно-геологических изысканий.
Метод зондирования, расположение точек, глубина исследований и порядок интерпретации результатов определяются программой работ с учётом требований нормативной документации.
Оборудование
Для динамического зондирования грунтов применяются специальные установки и измерительные средства, обеспечивающие погружение зонда и регистрацию параметров испытаний.
- Зонд с коническим наконечником и комплектом штанг.
- Ударное или ударно-вибрационное устройство для погружения зонда.
- Направляющая рама и опорно-анкерное устройство.
- Приборы для измерения глубины или скорости погружения зонда.
- Вспомогательное оборудование для установки, перемещения и извлечения зонда.
- Средства регистрации и обработки результатов измерений.
Тип установки и состав оборудования подбираются в соответствии с инженерно-геологическими условиями, программой исследований и требованиями применяемой методики.
Что понадобится для испытаний
Для определения объёма и условий динамического зондирования желательно предоставить имеющиеся исходные материалы по объекту.
- Техническое задание или описание целей исследования.
- Адрес объекта и схему расположения строительной площадки.
- Результаты ранее выполненных инженерно-геологических изысканий.
- Инженерно-геологические разрезы и сведения о разновидностях грунтов при их наличии.
- Проектную документацию на основания и фундаменты, если она разработана.
- Схему предполагаемого размещения точек зондирования.
- Сведения о существующих подземных коммуникациях.
- Информацию об условиях доступа и возможности размещения оборудования.
При отсутствии части документации специалисты помогут определить необходимый состав исходных данных и согласовать программу исследований.
Частые вопросы
Для чего проводят динамическое зондирование грунтов?
Метод используется для исследования изменения сопротивления грунта с глубиной, выявления слабых прослоек и оценки пространственной неоднородности грунтового массива. Полученные данные применяются при инженерно-геологических изысканиях и проектировании строительных объектов.
Как проводится динамическое зондирование?
В грунт погружается зонд с коническим наконечником под действием ударной или ударно-вибрационной нагрузки. В процессе испытаний измеряются параметры погружения, по которым рассчитывается условное динамическое сопротивление грунта.
Какие характеристики грунта можно определить?
Непосредственным результатом испытаний являются измеренные параметры погружения зонда и рассчитанное условное динамическое сопротивление. На их основе при наличии применимых зависимостей можно косвенно оценивать отдельные физико-механические характеристики грунтов.
Можно ли выявить слабые грунты?
Да. Изменение сопротивления грунта погружению зонда позволяет обнаруживать участки с пониженным сопротивлением и выявлять неоднородность грунтового массива. Для уточнения состава и свойств таких участков могут потребоваться дополнительные исследования.
Чем динамическое зондирование отличается от статического?
При динамическом зондировании зонд погружается под действием ударной или ударно-вибрационной нагрузки. При статическом зондировании применяется непрерывное вдавливание зонда с измерением сопротивления грунта. Методы отличаются оборудованием, измеряемыми показателями и особенностями интерпретации результатов.
Можно ли определить несущую способность основания?
Результаты динамического зондирования могут использоваться в составе исходных данных для оценки характеристик грунтов и расчётов оснований. Для определения несущей способности необходимы соответствующие расчёты, учитывающие конструкцию фундамента, нагрузки и инженерно-геологические условия.
На какую глубину можно провести динамическое зондирование?
Достижимая глубина зависит от типа установки, сопротивления грунта и условий проведения испытаний. Требуемая глубина устанавливается программой исследований.
Можно ли заменить динамическим зондированием бурение скважин?
Не во всех случаях. Динамическое зондирование позволяет исследовать сопротивление грунта, но не обеспечивает непосредственного отбора образцов для определения его состава и лабораторных характеристик. Поэтому при комплексных инженерно-геологических изысканиях методы могут применяться совместно.
От чего зависят стоимость и сроки зондирования?
Стоимость и продолжительность работ зависят от количества точек, необходимой глубины исследований, грунтовых условий, типа применяемой установки, доступности площадки и объёма итоговой технической документации.
