Проверка сплошности и целостности свай
Неразрушающий контроль свай ультразвуковым и сейсмоакустическим методами с выявлением внутренних дефектов и оценкой целостности конструкций.
Оставить заявкуОписание работ
Проверка сплошности и целостности свай — неразрушающее исследование, позволяющее оценить качество бетона свайных конструкций, выявить внутренние неоднородности и возможные дефекты, возникшие при бетонировании или устройстве фундамента.
Строительная лаборатория ЦНЭ «АСПЕКТ» выполняет ультразвуковой контроль свай по водонаполненным трубкам и сейсмоакустическую диагностику. Выбор метода зависит от типа свай, конструкции фундамента, наличия измерительных трубок и условий проведения обследования.
Полученные результаты используются при строительном контроле, приёмке свайных работ и оценке качества выполненных конструкций. По итогам исследования заказчику предоставляется техническая документация с результатами измерений и выводами в пределах возможностей применённых методов.
Что исследуем
- Буронабивные и набивные железобетонные сваи.
- Забивные и вдавливаемые железобетонные сваи.
- Сваи строящихся и реконструируемых зданий.
- Свайные основания промышленных и инфраструктурных объектов.
- Баретты и другие конструкции, для которых применим выбранный метод контроля.
Возможность проведения исследований определяется типом сваи, состоянием конструкции и условиями доступа.
Какие задачи решаем
- Выявление возможных нарушений сплошности бетона свай.
- Обнаружение внутренних неоднородностей, пустот и зон разуплотнения.
- Определение расположения выявленных акустических аномалий по глубине.
- Оценка целостности ствола сваи в пределах возможностей выбранного метода.
- Получение сведений о длине свай при подходящих условиях сейсмоакустического контроля.
- Контроль качества бетонирования и выполненных свайных работ.
- Определение необходимости дополнительных исследований при обнаружении аномалий.
Методы испытаний

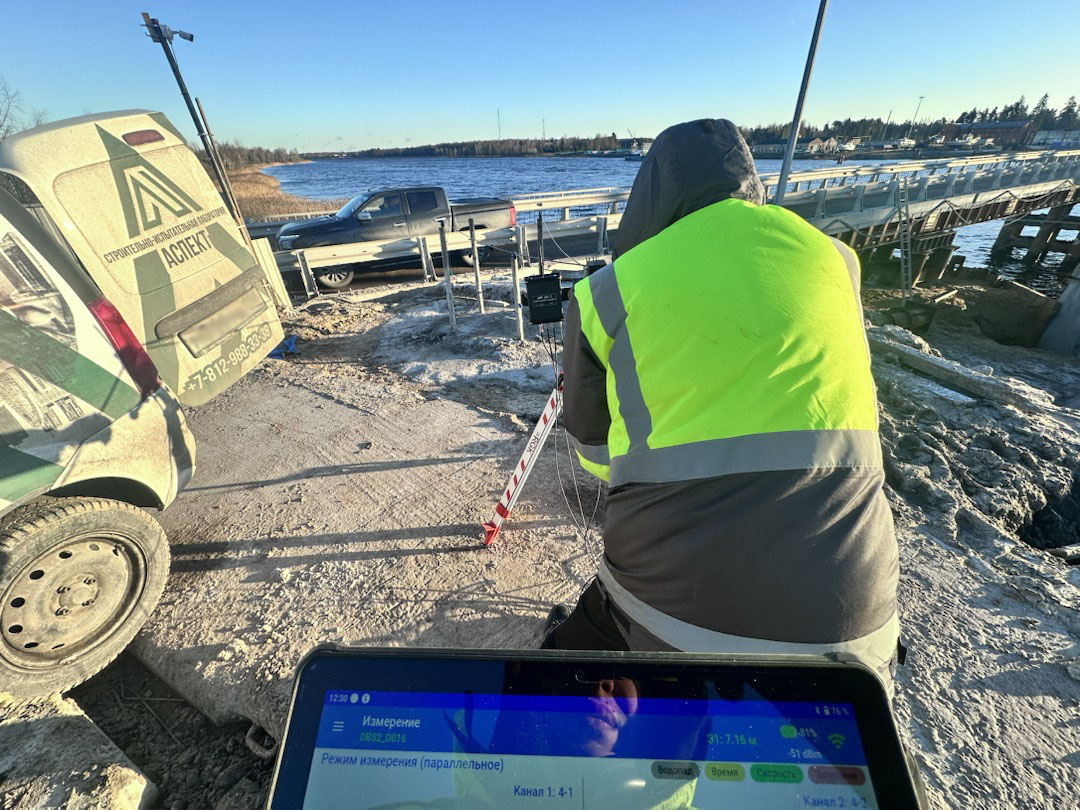

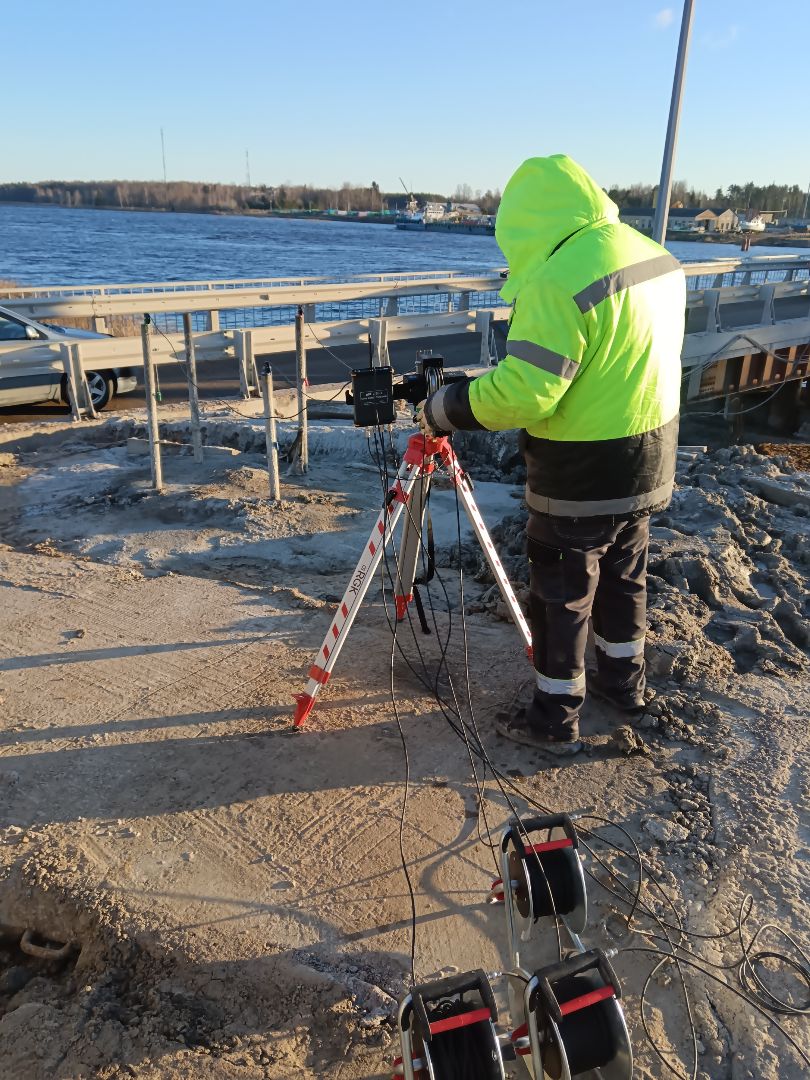

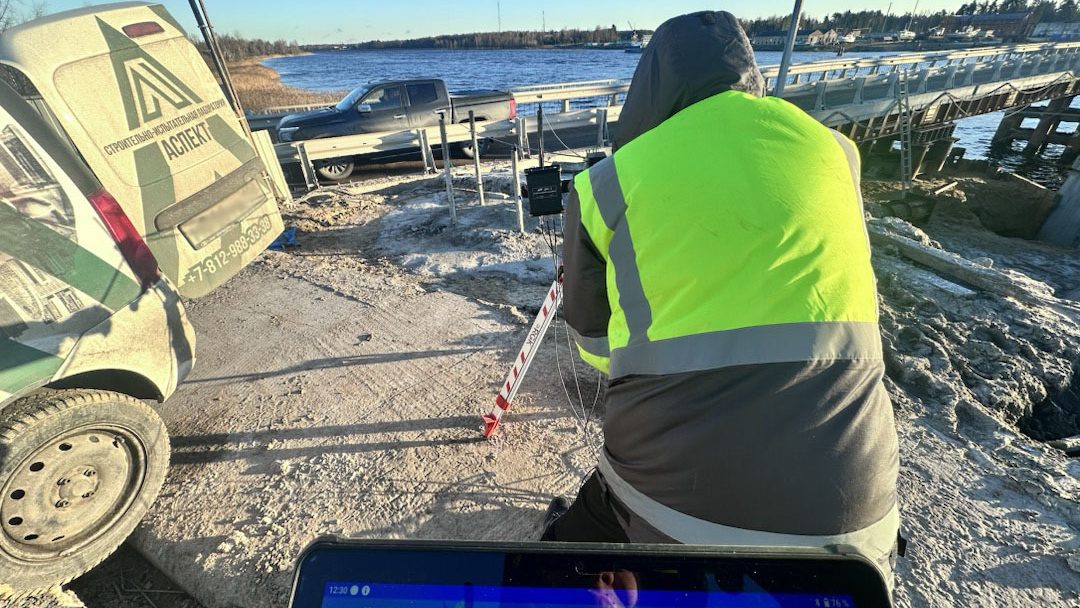

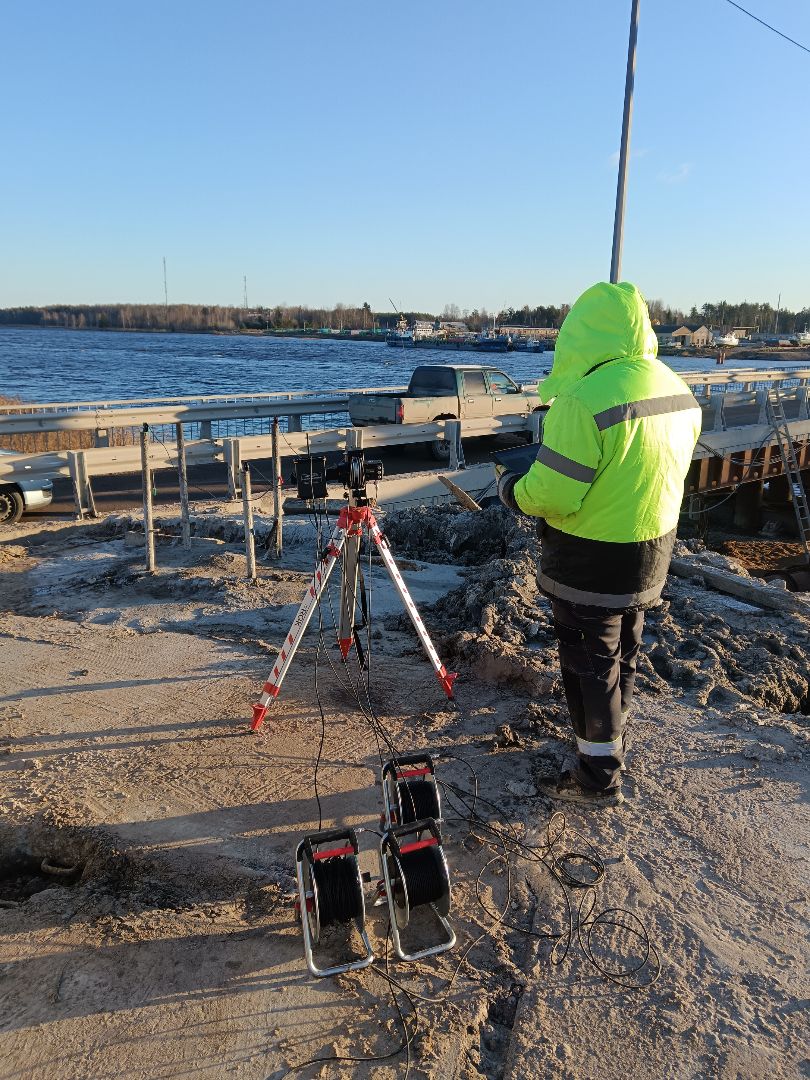

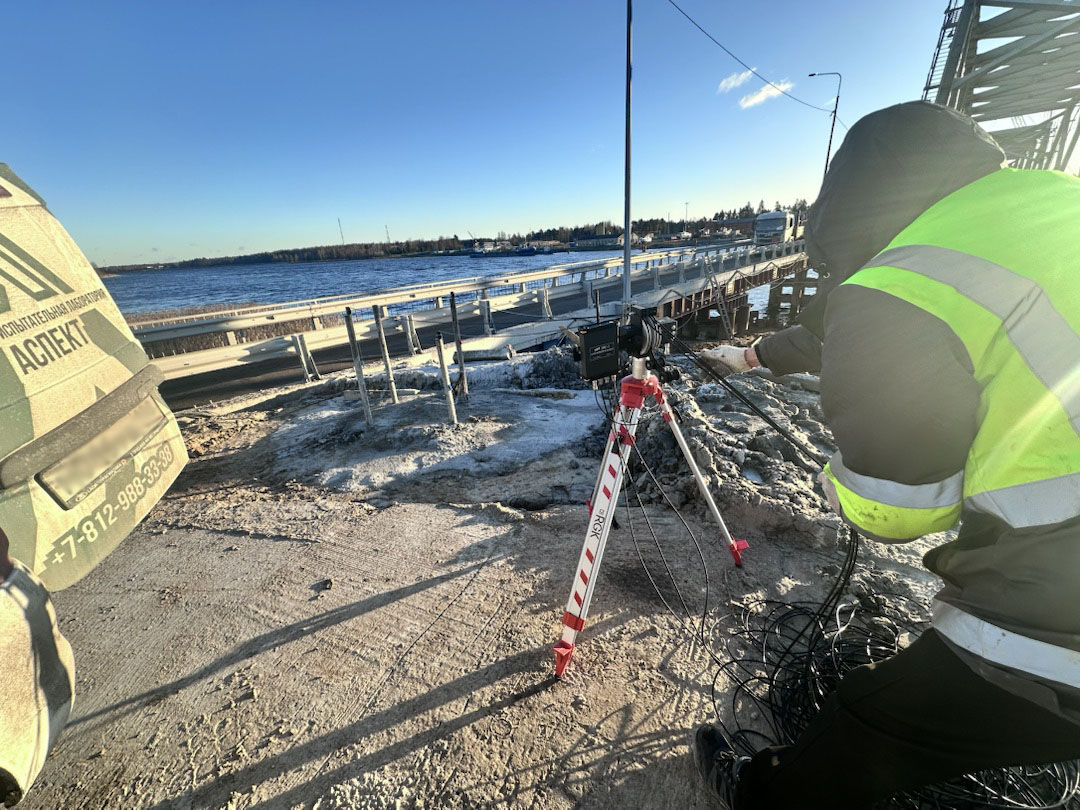

Ультразвуковой контроль свай по водонаполненным трубкам
Ультразвуковая дефектоскопия применяется для проверки качества бетона буронабивных свай и других железобетонных конструкций, в которых заранее предусмотрены специальные измерительные трубки.
В трубки, заполненные водой, опускают ультразвуковые преобразователи. Один преобразователь излучает сигнал, другой принимает его после прохождения через бетон между трубками. При синхронном перемещении преобразователей выполняются измерения на различных глубинах.
Анализ времени прохождения, скорости и параметров принимаемых сигналов позволяет выявлять участки возможного нарушения сплошности бетона, определять расположение акустических аномалий и оценивать их распространение в исследуемой области.

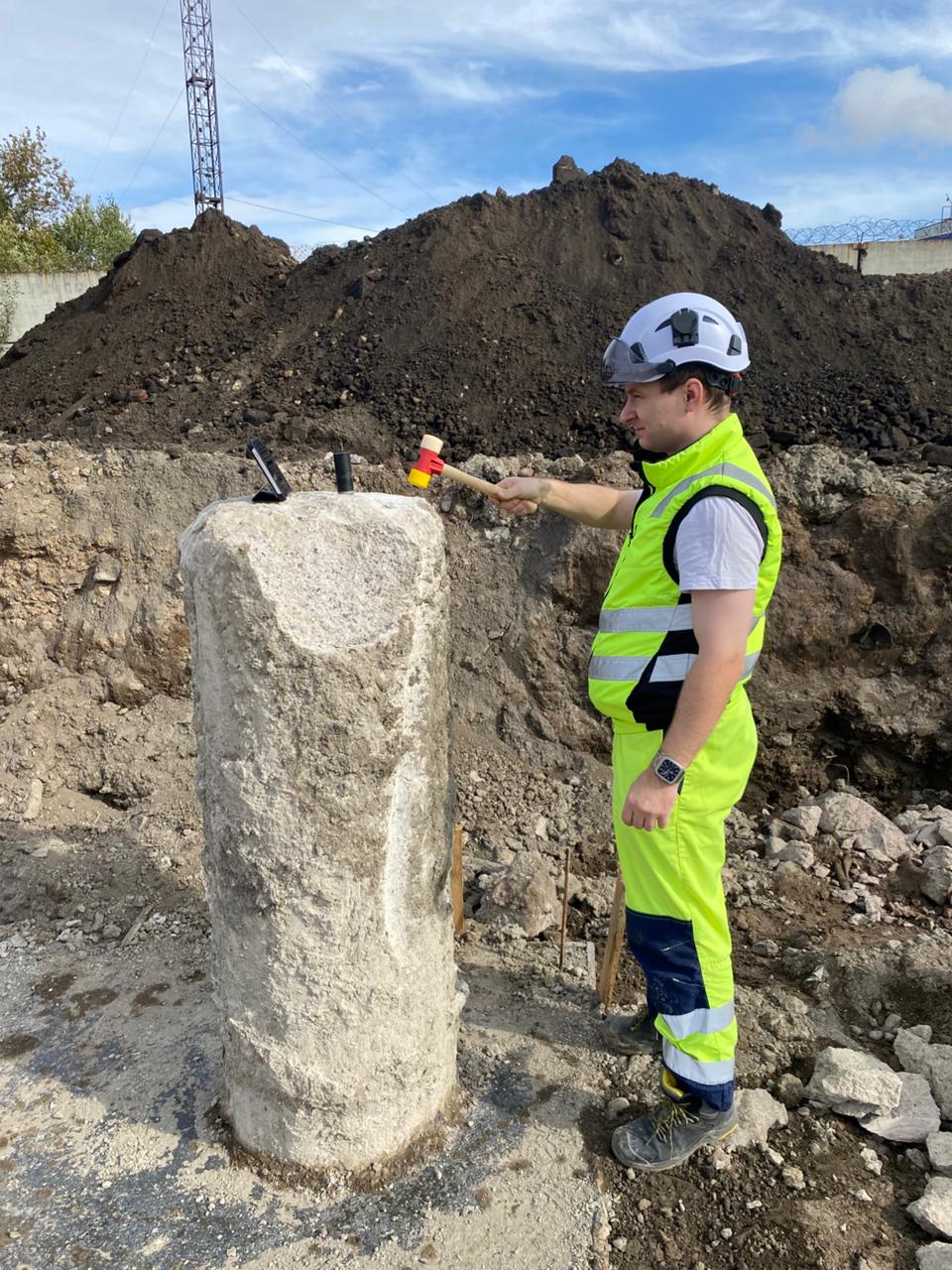

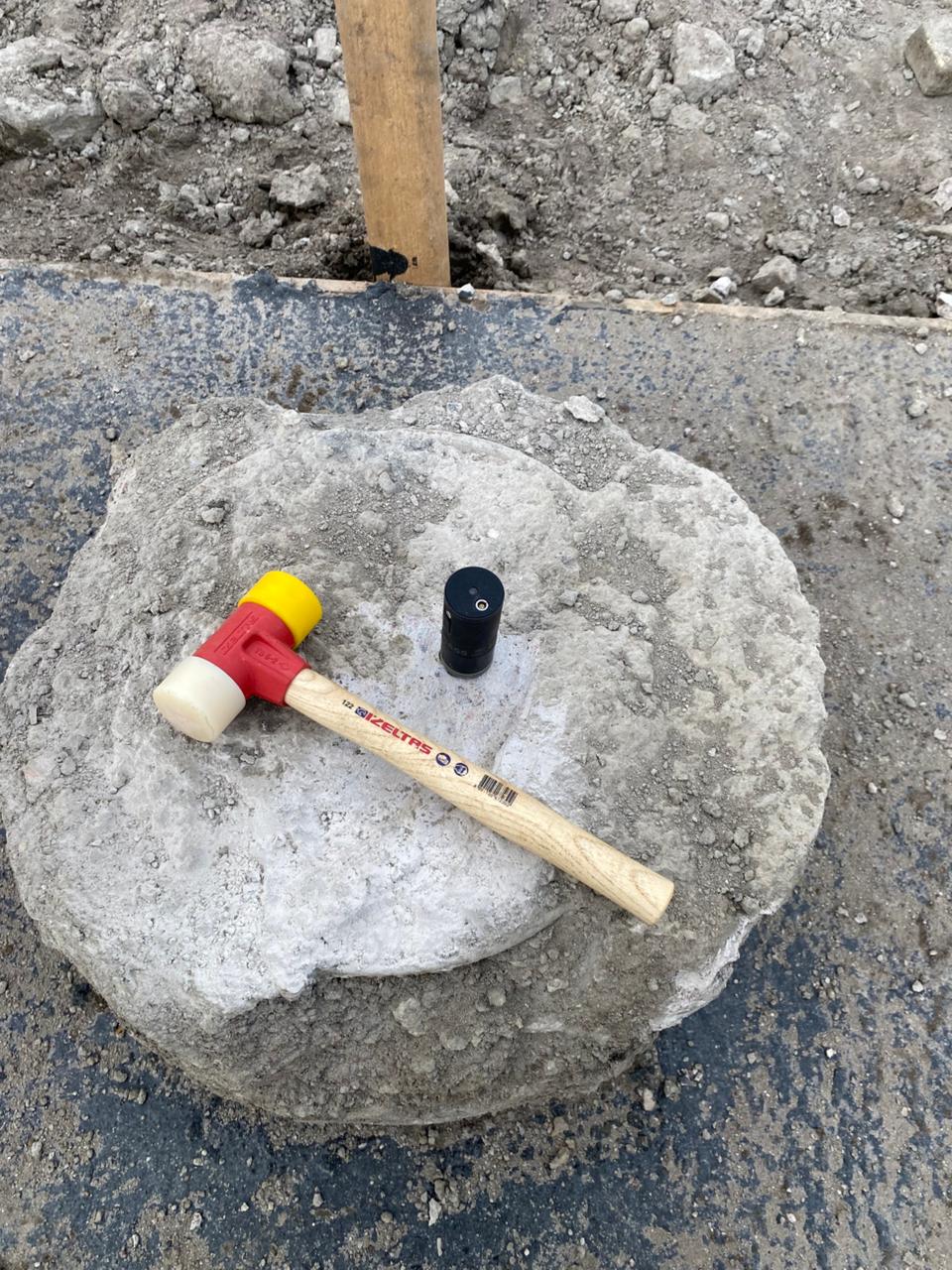

Сейсмоакустический контроль свай
Сейсмоакустический метод основан на регистрации упругих волн, возникающих после механического воздействия на оголовок сваи.
Волны распространяются вдоль ствола конструкции и отражаются от подошвы и участков изменения её акустических характеристик. Специальный датчик регистрирует сигналы, которые затем обрабатываются и анализируются.
Метод позволяет выявлять значительные неоднородности ствола сваи, возможные нарушения сплошности бетона и при благоприятных условиях определять длину конструкции.
В отличие от ультразвукового контроля по трубкам, стандартная сейсмоакустическая диагностика не требует предварительной установки измерительных каналов внутри сваи. Возможность проведения исследований определяется условиями доступа и характеристиками конструкции.
Как проходит работа
Этапы работ
-
Консультация и изучение документации.
Получаем сведения о свайном фундаменте, изучаем проектную документацию и определяем задачи обследования.
-
Выбор метода и программы контроля.
Определяем возможность применения ультразвукового или сейсмоакустического метода, согласовываем количество исследуемых свай.
-
Подготовка объекта.
Проверяем состояние оголовков, доступность свай и готовность измерительных трубок при использовании ультразвукового метода.
-
Проведение измерений.
Выполняем контроль свай выбранным методом, регистрируем сигналы и необходимые параметры исследований.
-
Обработка результатов.
Анализируем измеренные сигналы, определяем наличие и расположение акустических аномалий.
-
Подготовка технической документации.
Оформляем результаты исследования и передаём заказчику предусмотренный договором комплект документов.

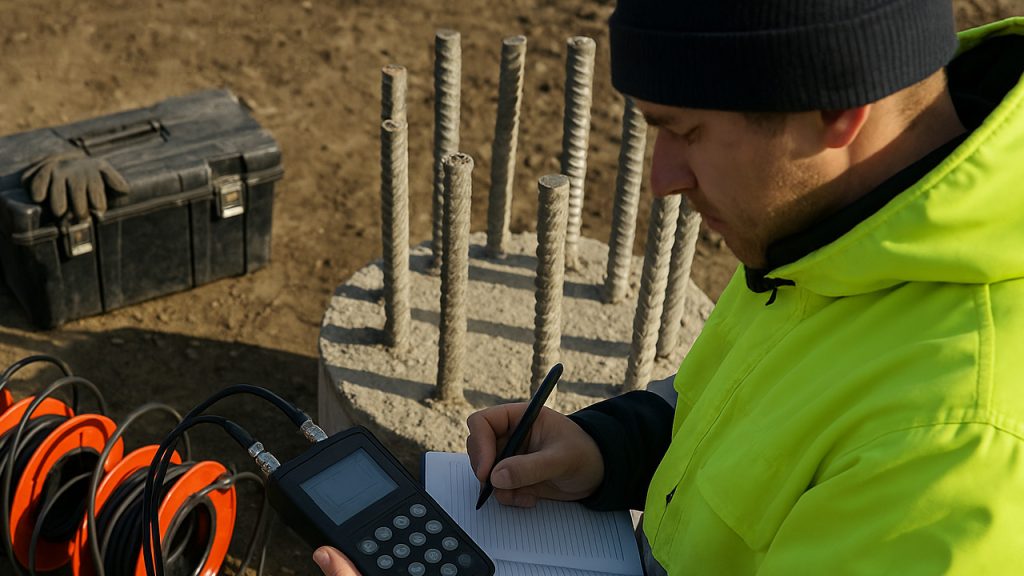

Лаборатория в работе
Дополнительная информация
ГОСТы и нормативные документы
- ГОСТ Р 71039-2023 — «Сваи буронабивные и "стены в грунте" траншейного и свайного типов. Межскважинный ультразвуковой метод контроля качества бетона». Регламентирует неразрушающий контроль сплошности бетона межскважинным ультразвуковым методом.
- ГОСТ Р 72171-2025 — «Сваи. Сейсмоакустические методы контроля сплошности бетона и длины свай». Устанавливает порядок проведения сейсмоакустических исследований железобетонных свай и соответствующих конструкций.
Объём исследований, методы контроля и требования к подготовке свай определяются программой работ с учётом проектной документации и применимости соответствующих нормативных документов.
Оборудование
ДБС-2.0 — ультразвуковой контроль
Прибор для ультразвукового контроля бетона свай по водонаполненным трубкам. Применяется для регистрации сигналов при исследовании сплошности и выявлении возможных дефектных участков.

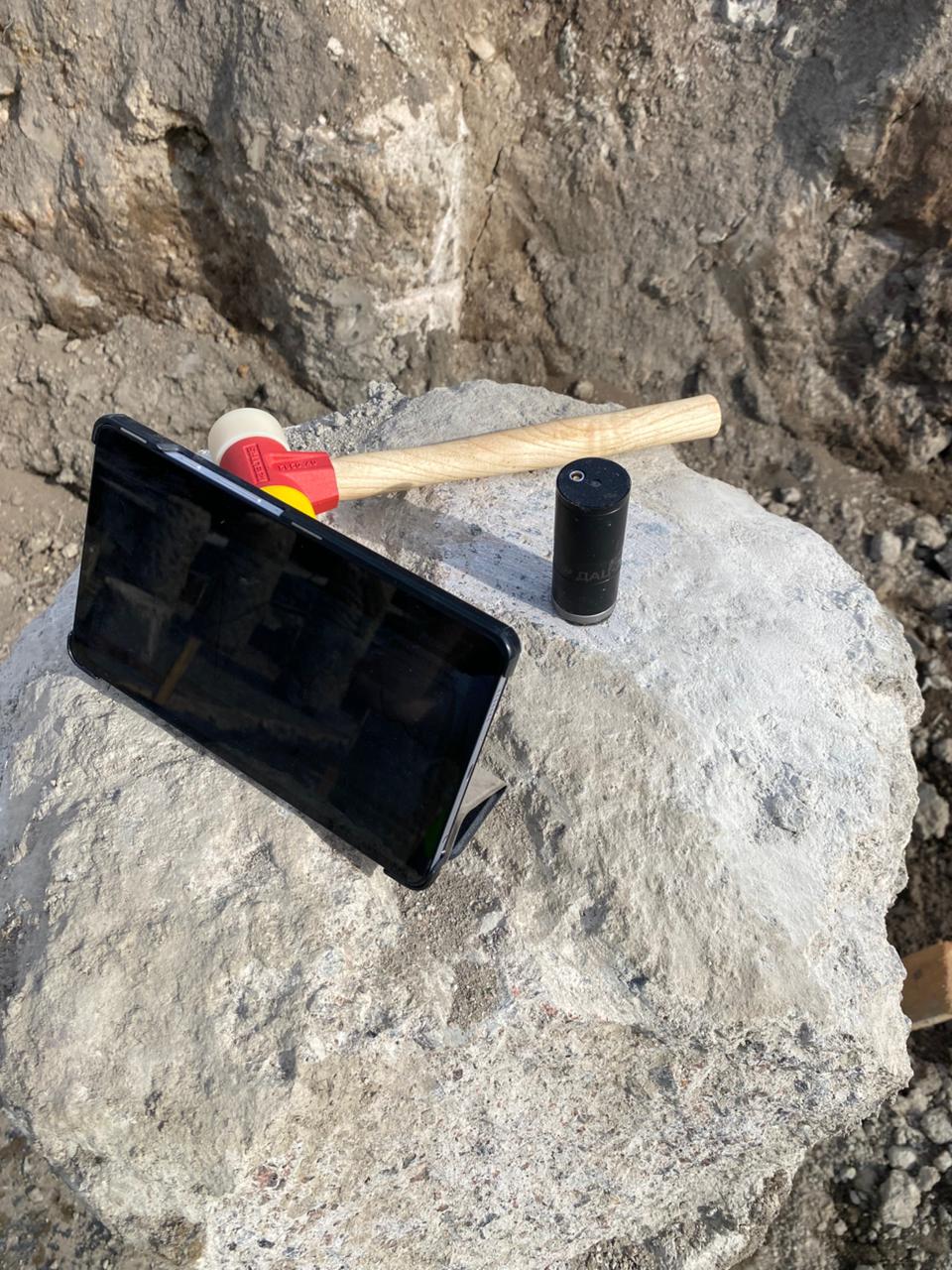

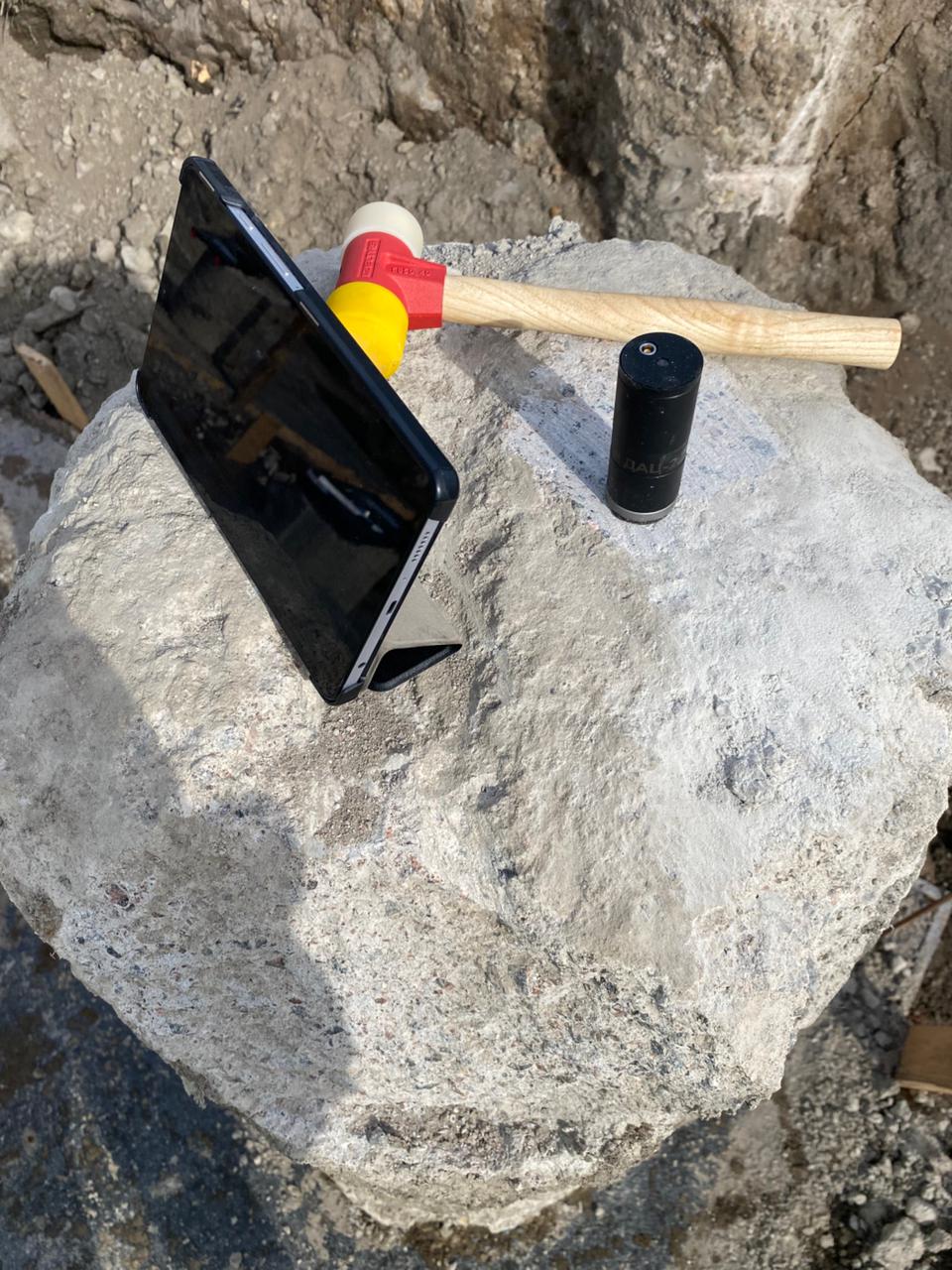

Спектр-4.1 — сейсмоакустическая диагностика
Оборудование для сейсмоакустического контроля свай. Используется для регистрации и анализа отражённых упругих волн, получения сведений о целостности конструкции и, при соответствующих условиях, её длине.
Что понадобится для испытаний
Для определения объёма работ и выбора подходящего метода контроля желательно предоставить имеющиеся материалы по объекту.
- Проектную документацию на свайный фундамент.
- Схему свайного поля с расположением и нумерацией свай.
- Сведения о типах, размерах и проектной длине свай.
- Журналы свайных работ и сведения о датах бетонирования при их наличии.
- Информацию о расположении и состоянии измерительных трубок, если планируется ультразвуковой контроль.
- Результаты ранее проведённых исследований, если они имеются.
- Техническое задание или описание необходимых контрольных мероприятий.
Окончательный перечень исходных данных определяется после ознакомления с объектом и согласования программы исследований.
Частые вопросы
Для чего проводят проверку сплошности свай?
Контроль позволяет выявлять внутренние неоднородности и возможные нарушения сплошности бетона, возникшие при изготовлении или устройстве свай. Результаты используются для оценки качества выполненных свайных работ.
Чем ультразвуковой контроль отличается от сейсмоакустического?
Ультразвуковой контроль выполняется через заранее установленные трубки и позволяет исследовать бетон между ними. Сейсмоакустический метод основан на регистрации отражённых упругих волн после воздействия на оголовок сваи.
Можно ли проверить сваю без измерительных трубок?
Да. При подходящих условиях сейсмоакустический метод позволяет выполнять контроль без установки измерительных трубок внутри сваи.
Можно ли определить длину сваи?
Сейсмоакустический метод позволяет получить сведения о длине сваи при благоприятных условиях распространения и регистрации упругих волн. В некоторых случаях определить длину однозначно невозможно.
Позволяет ли проверка сплошности определить несущую способность?
Нет. Неразрушающий контроль сплошности не заменяет испытания на несущую способность. Для её определения применяются соответствующие методы испытаний свай нагрузками.
