Испытания свай на целостность и несущую способность
Статические и динамические испытания, контроль сплошности и оценка состояния свайных конструкций.
Оставить заявкуОписание работ
Испытания свай позволяют оценить качество устройства свайного фундамента, проверить целостность конструкций и определить их несущую способность. Контроль выполняется при строительстве, реконструкции и обследовании зданий и сооружений.
Строительная лаборатория АСПЕКТ проводит полевые испытания свай статическими и динамическими нагрузками, а также неразрушающий контроль сплошности и целостности бетонных и железобетонных свай.
Выбор метода зависит от типа свай, инженерно-геологических условий, стадии строительства, проектных нагрузок и поставленных задач. При необходимости разные способы испытаний дополняют друг друга, позволяя получить более полную информацию о состоянии свайного основания.
Результаты оформляются в виде протоколов и технической документации. Они используются для проверки проектных решений, строительного контроля, оценки качества выполненных работ и принятия решений о дальнейшей эксплуатации конструкций.
Что исследуем
- Забивные железобетонные сваи.
- Буронабивные и набивные сваи.
- Вдавливаемые сваи.
- Отдельные сваи и свайные поля строящихся объектов.
- Свайные фундаменты реконструируемых зданий и сооружений.
- Бетонные и железобетонные конструкции свай, доступные для неразрушающего контроля.
Перечень применимых методов определяется конструкцией и материалом свай, состоянием их оголовков, условиями доступа и задачами обследования.
Какие задачи решаем
- Определение несущей способности свай по результатам полевых испытаний.
- Контроль соответствия результатов испытаний требованиям проектной документации.
- Проверка сплошности и целостности бетонных и железобетонных свай.
- Выявление акустических аномалий, которые могут свидетельствовать о дефектах ствола сваи.
- Оценка осадки и деформационного поведения свай при статической нагрузке.
- Определение отказа забивных свай при динамических испытаниях.
- Получение исходных данных для уточнения проектных решений и оценки качества свайного основания.
Методы испытаний

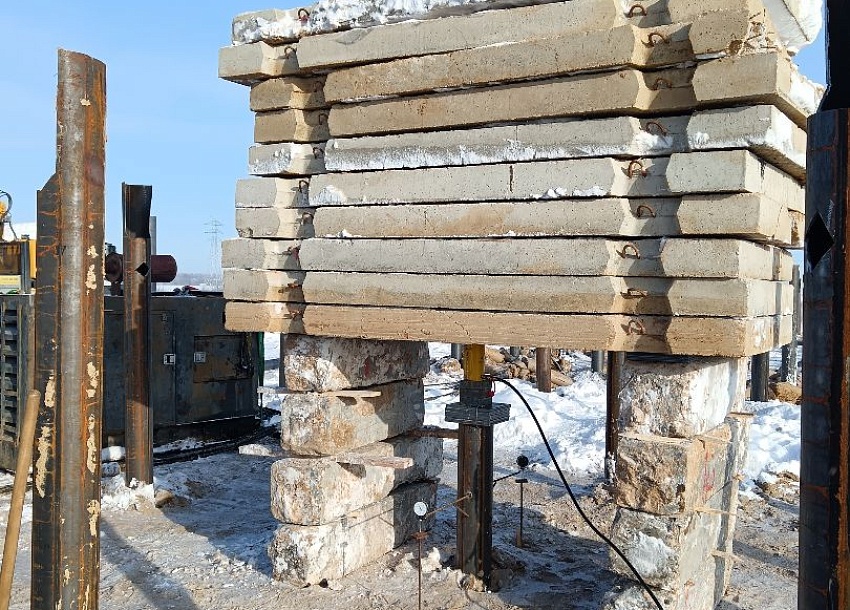

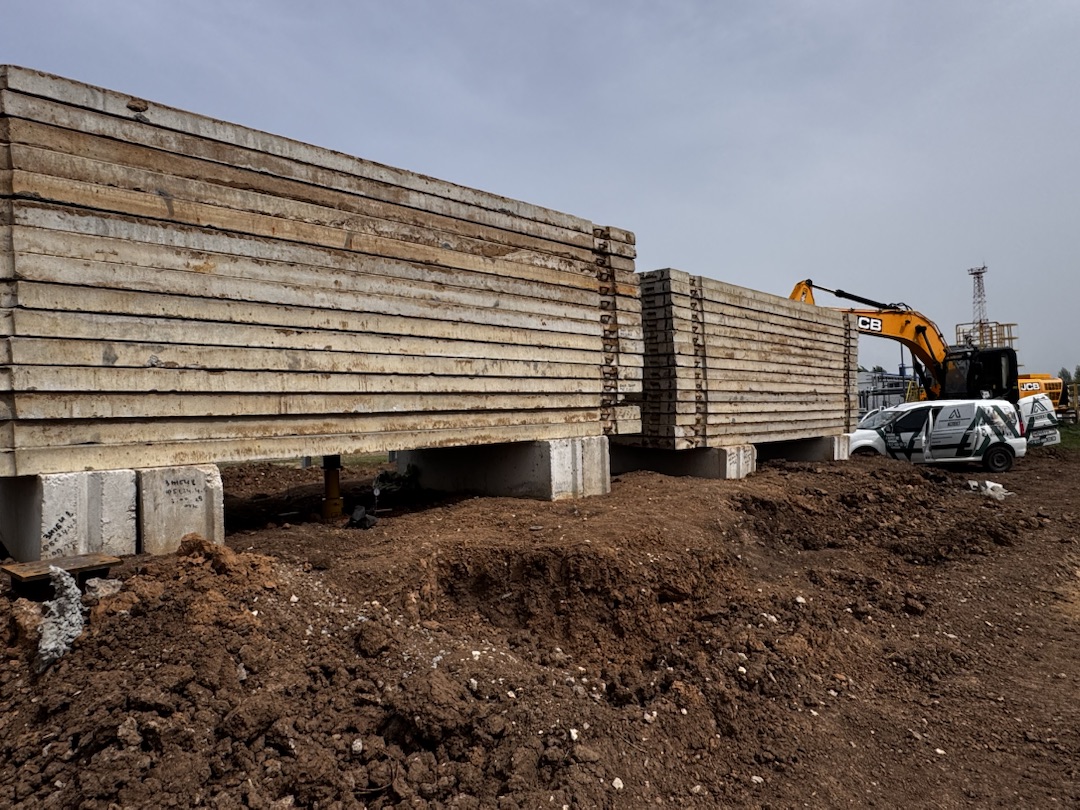

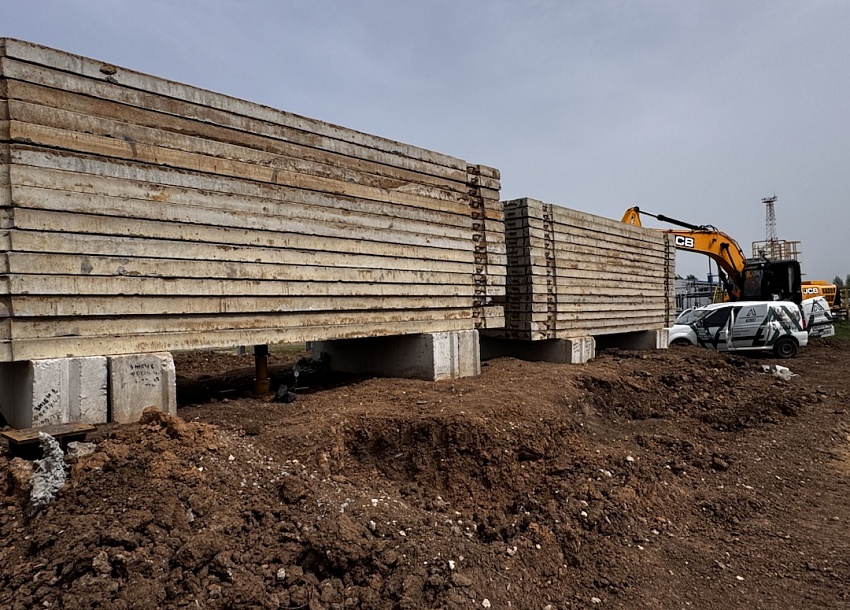

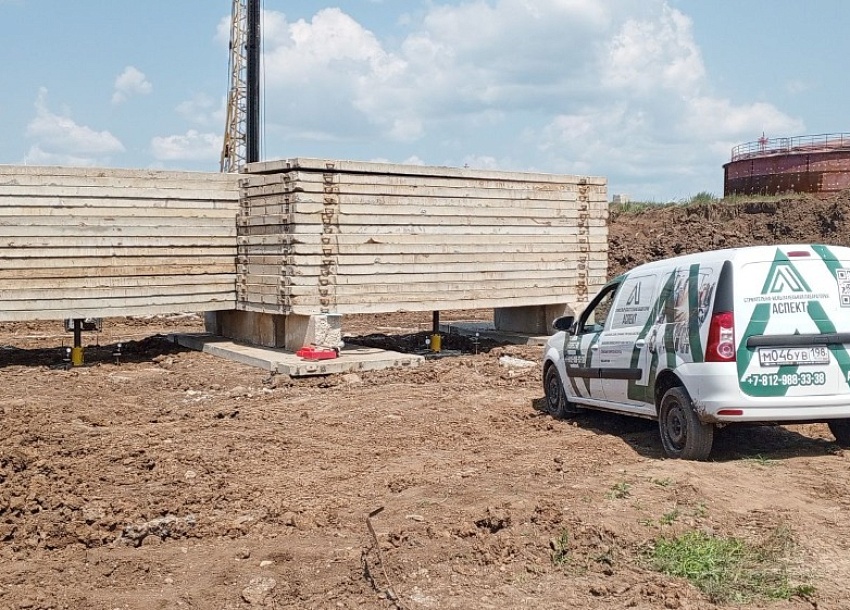

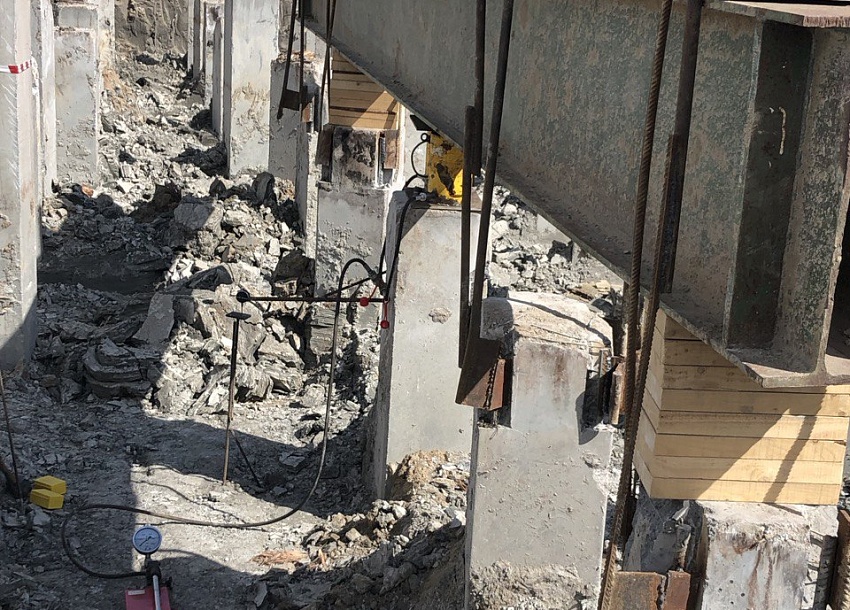

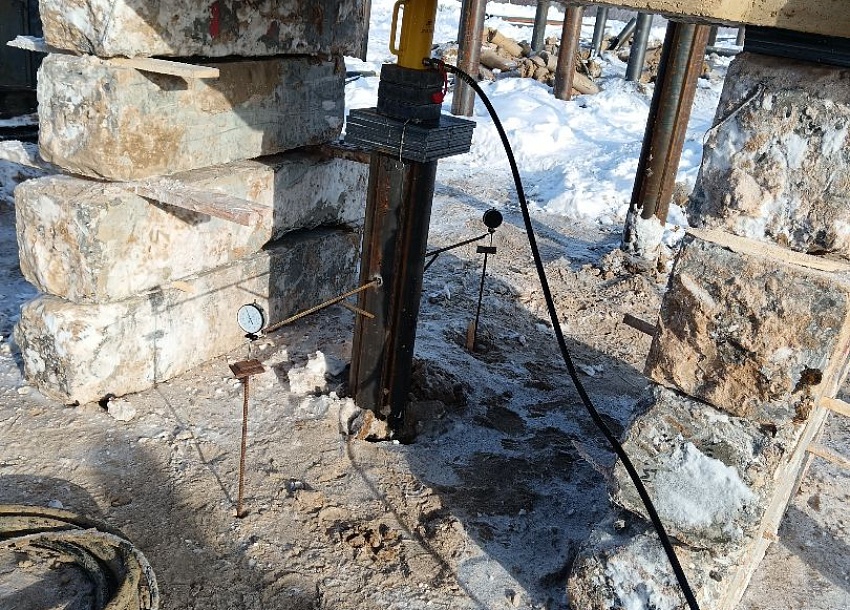

Статические испытания свай
Статические испытания проводят для определения сопротивления грунта при воздействии на сваю заданной нагрузки. Метод позволяет исследовать зависимость перемещения сваи от приложенного усилия и получить данные для оценки её несущей способности.
В зависимости от программы испытаний применяют осевые вдавливающие, выдергивающие или горизонтальные нагрузки. Нагружение выполняют с использованием специальной испытательной установки и измерительных приборов.
В процессе фиксируют величину нагрузки, перемещения сваи и изменение осадки во времени. Полученные результаты обрабатывают и сопоставляют с проектными требованиями.

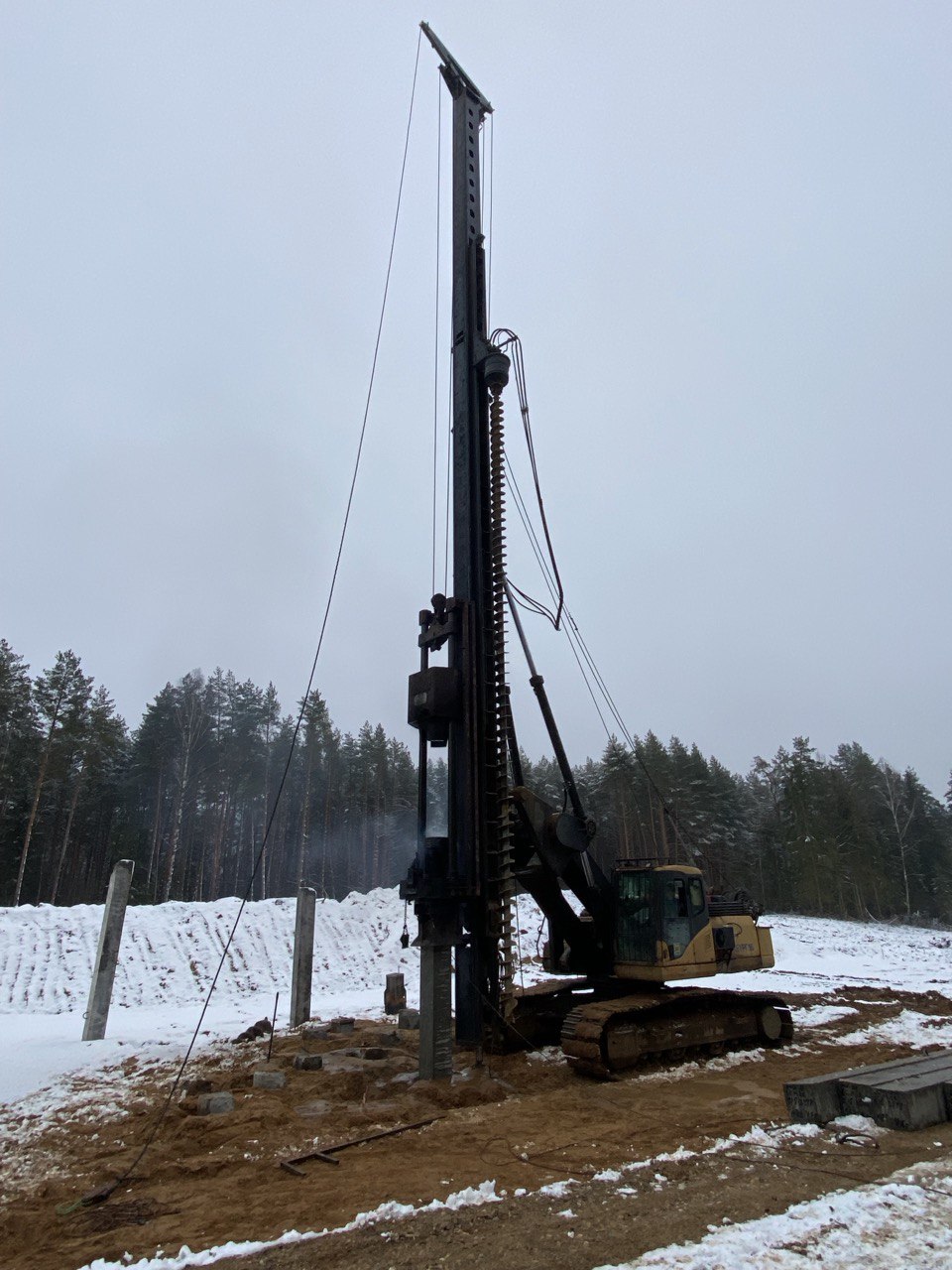

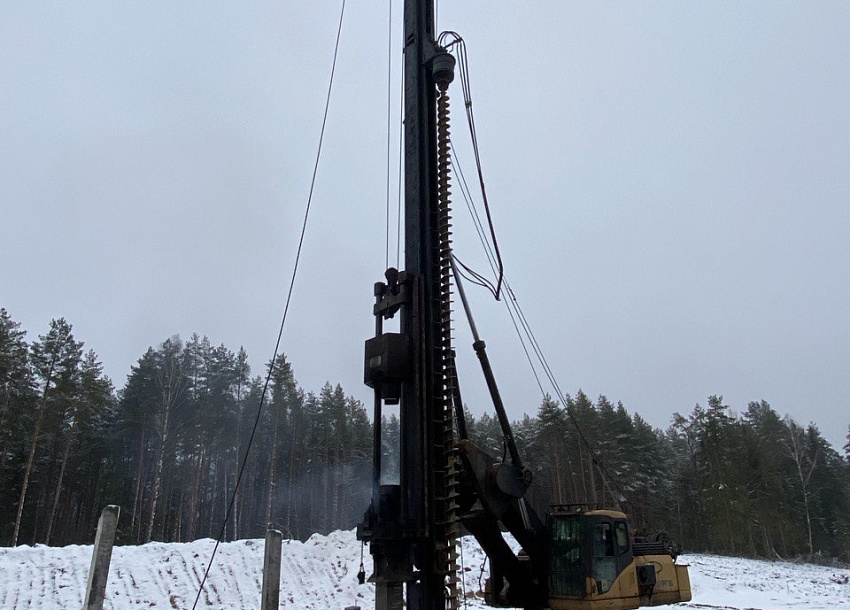

Динамические испытания свай
Динамические испытания основаны на воздействии ударной нагрузки. Их применяют, в частности, при контроле забивных свай для оценки сопротивления грунта погружению, определения отказа и получения данных о несущей способности.
В ходе работ регистрируют параметры погружения и отказа сваи. Полученные данные анализируют с учётом инженерно-геологических условий, характеристик сваи и применяемого оборудования.
Динамический метод позволяет оперативно выполнять контроль в процессе свайных работ. Необходимость дополнительных статических испытаний определяется проектом и программой контроля.
Контроль сплошности и целостности свай
Сейсмоакустический контроль применяют для неразрушающего исследования бетонных и железобетонных свай. Метод основан на регистрации упругих волн, распространяющихся по стволу сваи после механического воздействия.
Анализ отражённых сигналов позволяет получить сведения о длине сваи и выявить акустические аномалии, которые могут быть связаны с изменениями сечения или нарушениями сплошности бетона.
Данный метод имеет ограничения и не заменяет статические или динамические испытания на несущую способность. При обнаружении аномалий могут потребоваться дополнительные исследования.
Как проходит работа
Этапы работ
-
Обращение и первичная консультация.
Заказчик сообщает информацию об объекте, типе свай, стадии строительства и необходимых исследованиях.
-
Изучение документации и подготовка программы.
Специалисты анализируют проектные материалы и инженерно-геологические условия, определяют подходящие методы, количество контрольных свай и необходимые нагрузки.
-
Подготовка объекта к испытаниям.
Согласовываются сроки, обеспечивается доступ к исследуемым сваям и при необходимости выполняется подготовка оголовков, испытательной площадки и нагрузочных устройств.
-
Проведение полевых испытаний.
Специалисты выполняют испытания по утверждённой программе, регистрируют нагрузки, перемещения и другие необходимые параметры.
-
Обработка и анализ результатов.
Проводятся расчёты, строятся графики и анализируются результаты измерений в соответствии с применёнными методиками.
-
Подготовка и передача документации.
Оформляются протоколы, результаты испытаний и предусмотренные договором технические материалы.

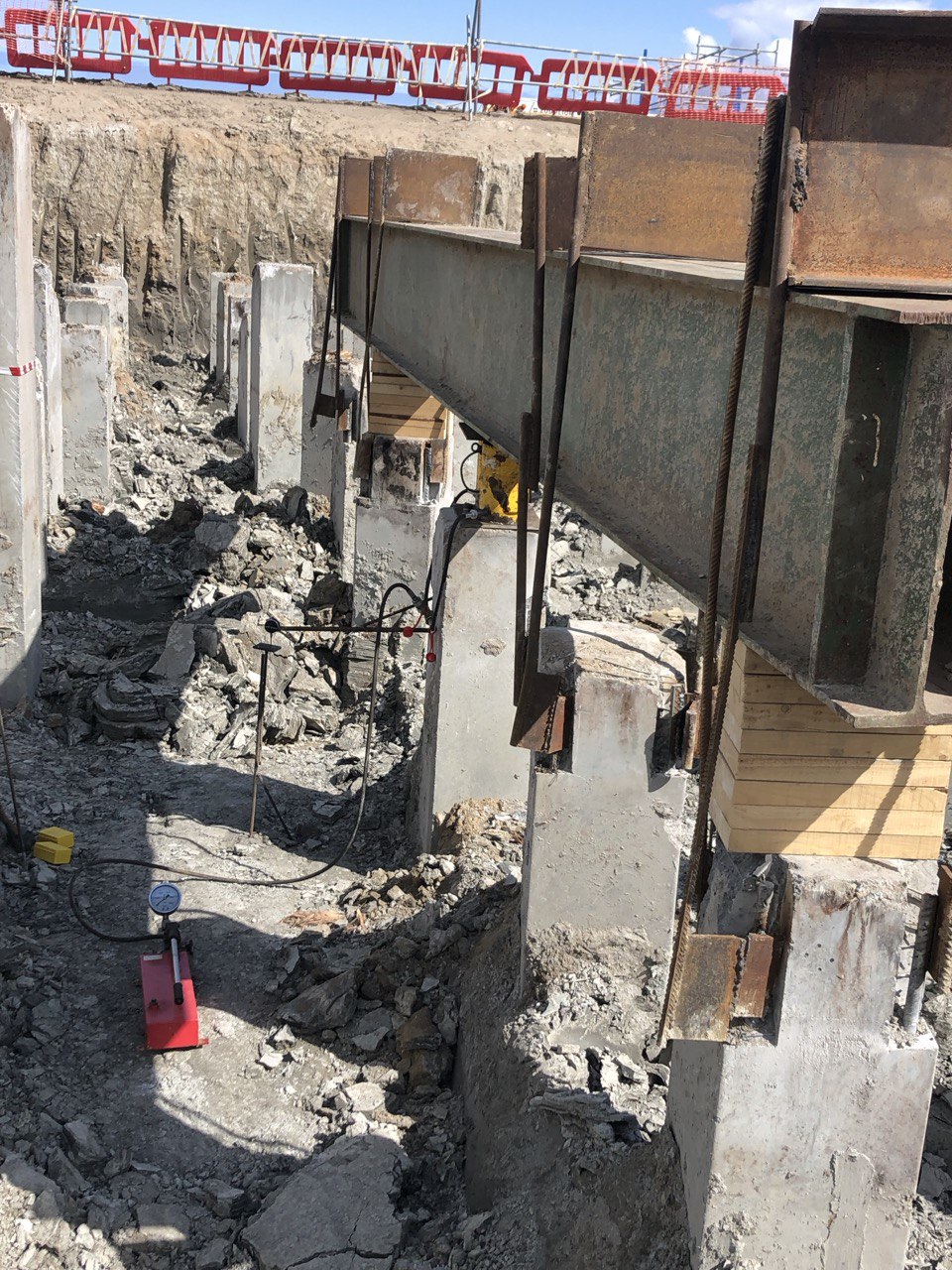

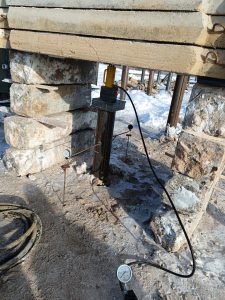

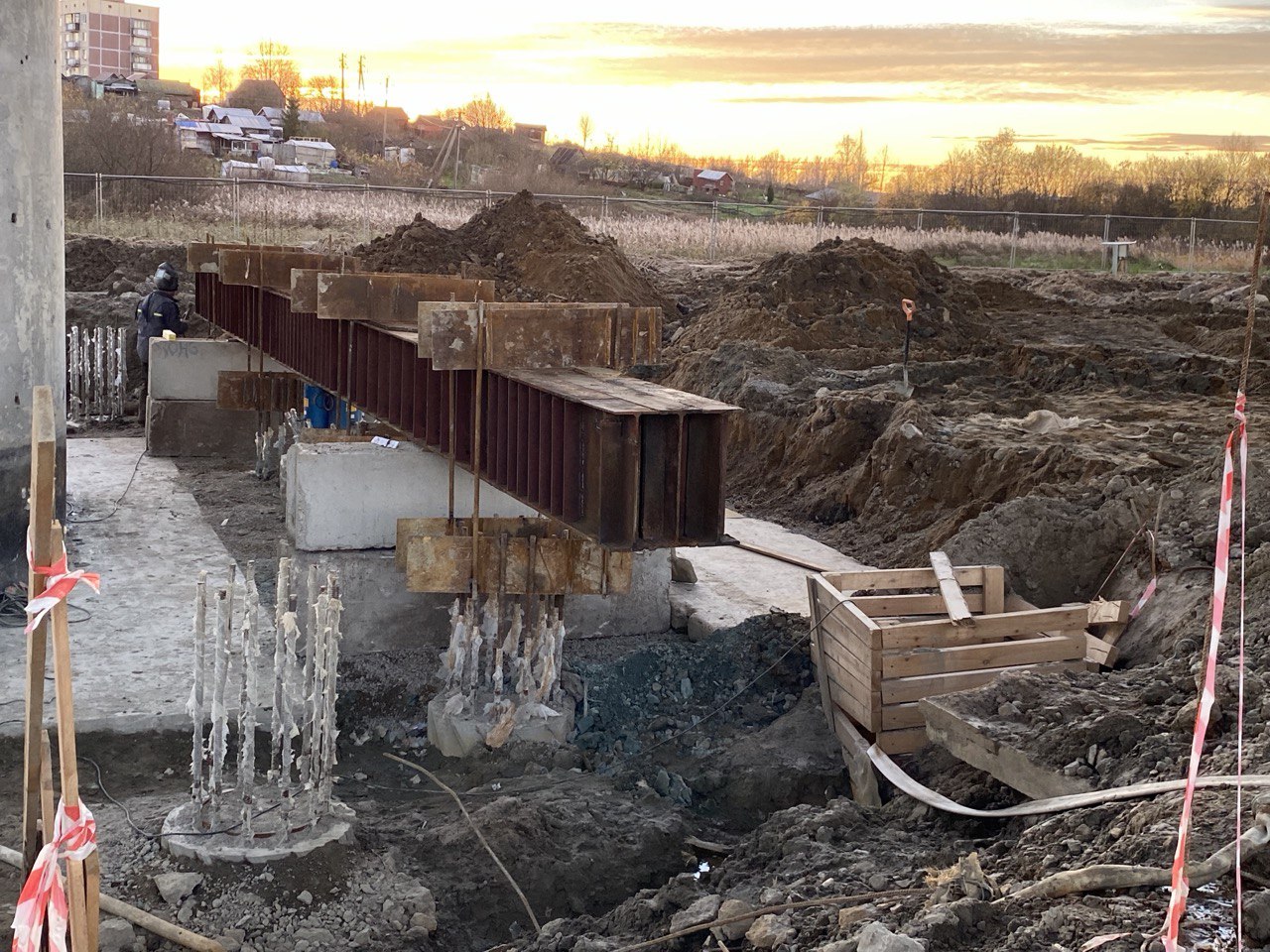

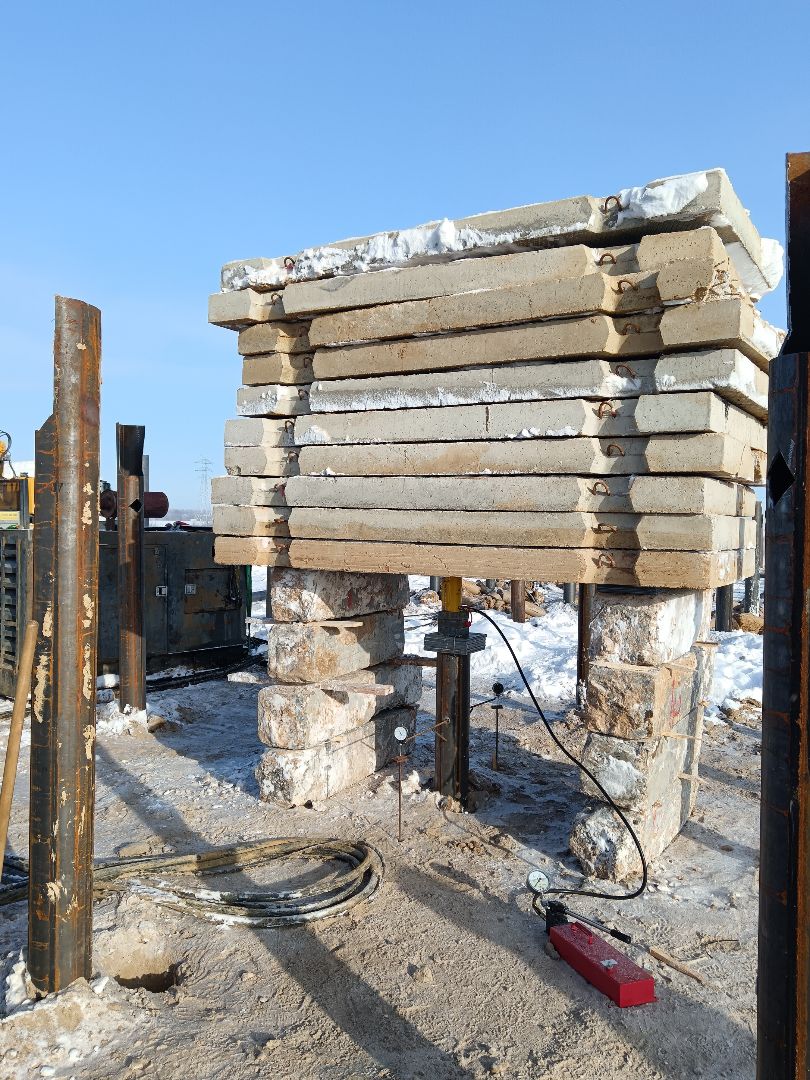

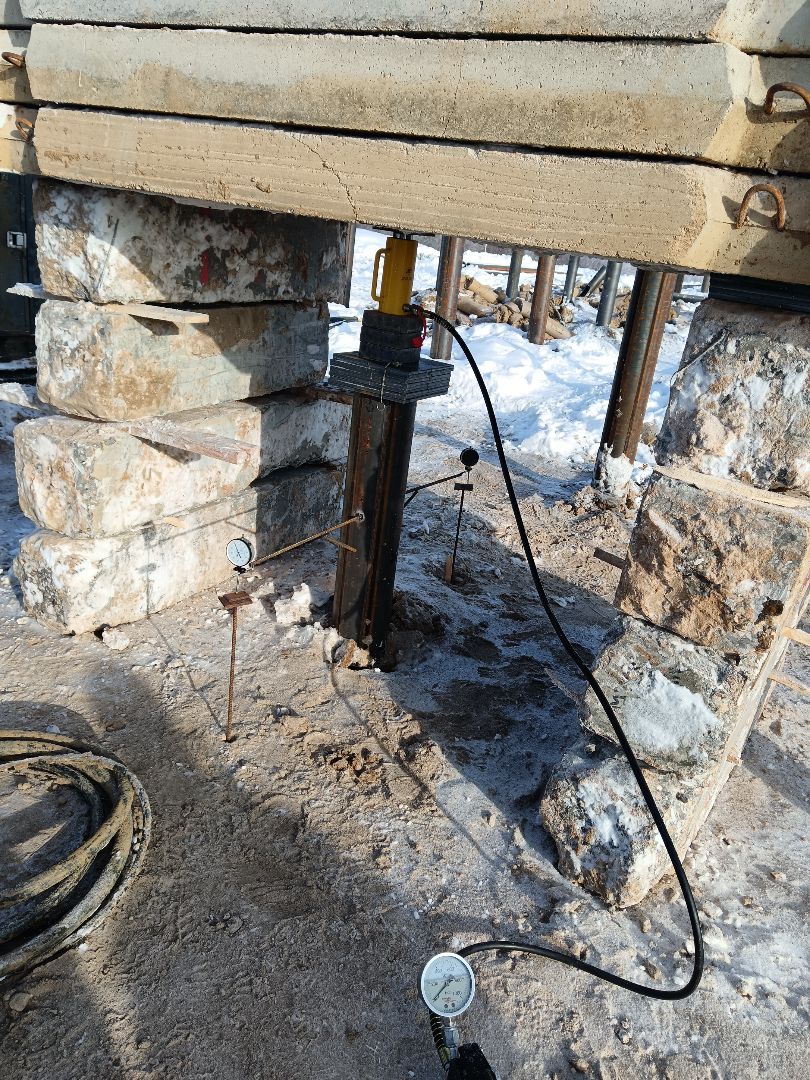

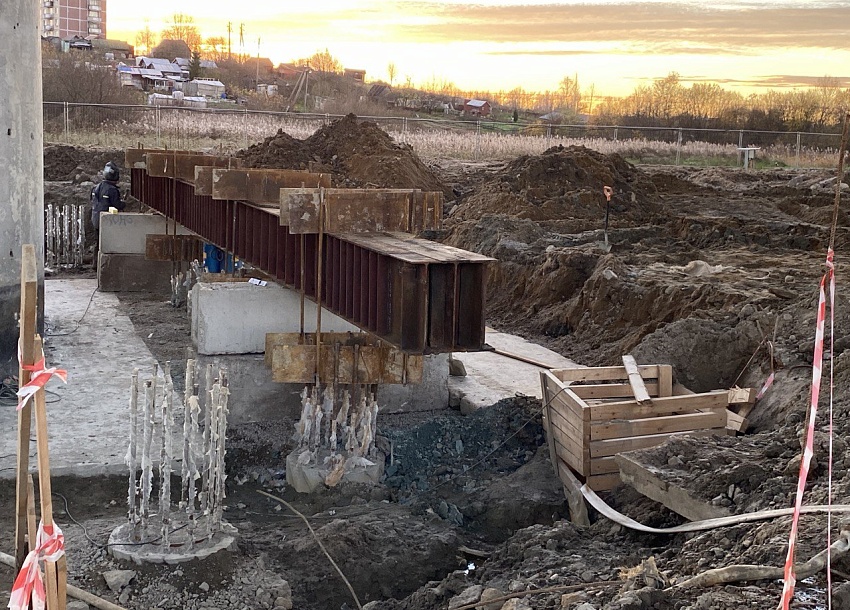

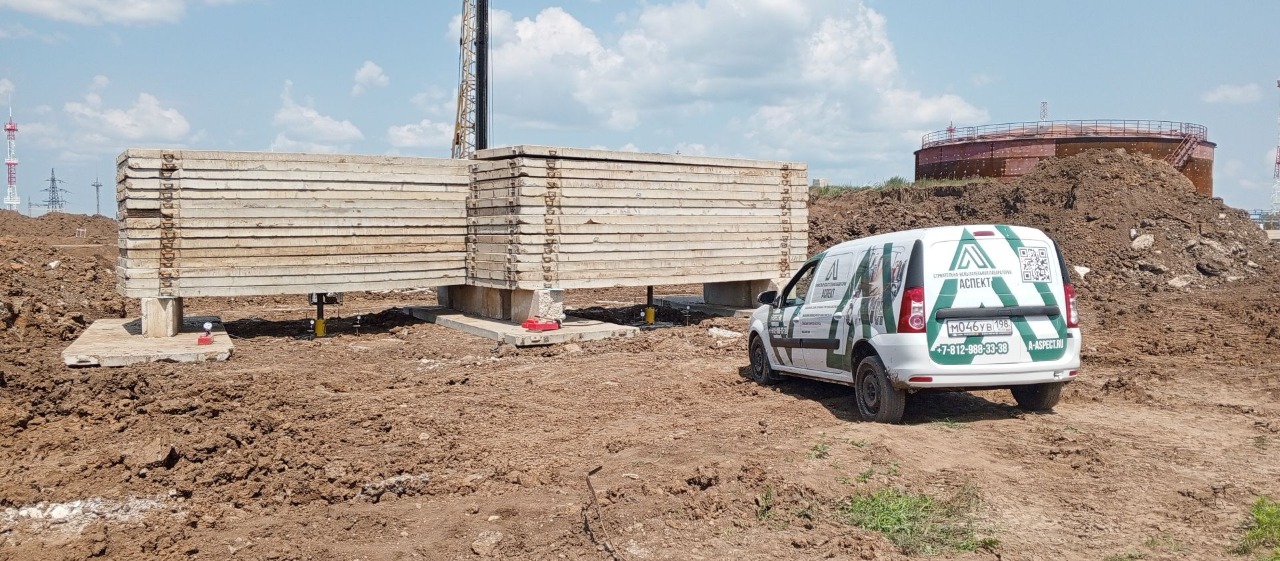

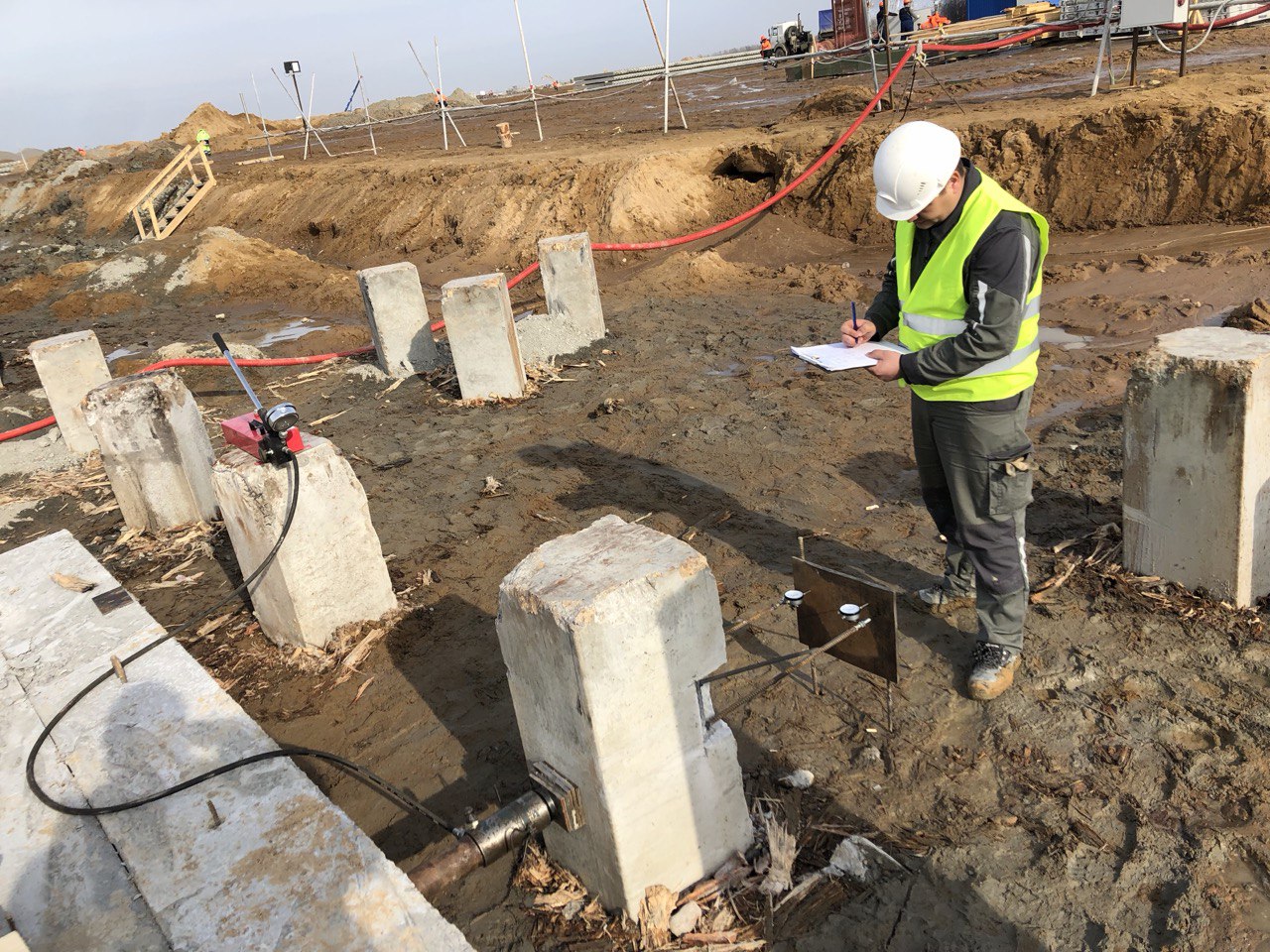

Лаборатория в работе
Дополнительная информация
ГОСТы и нормативные документы
- ГОСТ 5686-2020 — «Грунты. Методы полевых испытаний сваями». Устанавливает методы проведения полевых испытаний грунтов сваями, в том числе статическими и динамическими нагрузками.
- СП 24.13330.2021 — «Свайные фундаменты». Содержит положения по проектированию свайных фундаментов, определению несущей способности и учёту инженерно-геологических условий.
- ГОСТ Р 72171-2025 — «Сваи. Сейсмоакустические методы контроля сплошности бетона и длины свай». Устанавливает порядок неразрушающего контроля соответствующими методами.
Испытания выполняются по программе работ с учётом применимости нормативных документов к конкретным конструкциям и условиям объекта.
Оборудование
Состав оборудования определяется видом испытаний, конструкцией свай и условиями строительной площадки.
- Нагрузочные устройства и гидравлические домкраты для статических испытаний.
- Опорные и анкерные конструкции испытательных установок.
- Приборы для измерения нагрузки, перемещений и осадки свай.
- Ударное оборудование для проведения динамических испытаний.
- Приборы сейсмоакустического контроля с датчиками регистрации упругих волн.
- Средства регистрации, обработки и анализа результатов измерений.
Конкретная схема испытаний и перечень приборов устанавливаются в программе работ. Применяемые средства измерений должны соответствовать установленным метрологическим требованиям.
Что понадобится для испытаний
Для определения объёма и программы испытаний желательно предоставить имеющуюся проектную и техническую документацию.
- Проект свайного фундамента с указанием типов свай, их размеров и расчётных нагрузок.
- Схему свайного поля с расположением и нумерацией свай.
- Материалы инженерно-геологических изысканий.
- Исполнительные схемы и журналы свайных работ, если они имеются.
- Паспорта свай и сведения о применённых материалах.
- Техническое задание или утверждённую программу испытаний при их наличии.
- Результаты ранее проведённых исследований, если они выполнялись.
Если комплект документации неполный, специалисты лаборатории помогут определить, какие материалы необходимы для подготовки программы испытаний.
Частые вопросы
Для чего проводят испытания свай?
Испытания позволяют определить несущую способность свай, исследовать их поведение под нагрузкой, а также проверить сплошность и целостность конструкции. Перечень исследований зависит от целей строительного контроля и проектной документации.
Чем статические испытания отличаются от динамических?
При статических испытаниях к свае прикладывают контролируемую нагрузку и измеряют её перемещение. При динамических испытаниях используют ударную нагрузку, регистрируя параметры погружения и отказ сваи. Выбор метода определяется проектом, инженерно-геологическими условиями и программой испытаний.
Можно ли проверить сваю без её разрушения?
Да. Для бетонных и железобетонных свай определённых типов применяют сейсмоакустические методы неразрушающего контроля. Они позволяют получить сведения о длине и сплошности бетона и выявить возможные акустические аномалии.
Можно ли определить несущую способность сейсмоакустическим методом?
Нет. Сейсмоакустический контроль сплошности не заменяет испытания на несущую способность. Для решения этой задачи используют предусмотренные программой полевые методы испытаний свай нагрузками.
Какие документы нужны для испытаний?
Желательно предоставить проект свайного фундамента, схему свайного поля, материалы инженерно-геологических изысканий и имеющуюся исполнительную документацию. Окончательный перечень зависит от выбранного метода и условий объекта.
От чего зависят стоимость и сроки?
От вида испытаний, количества и типа свай, необходимых нагрузок, характеристик грунта, доступности строительной площадки и объёма подготовительных работ. Стоимость и сроки определяются после изучения технического задания.
