Георадарное обследование
Неразрушающий поиск скрытых элементов, коммуникаций, пустот и неоднородностей строительных конструкций и грунтов.
Оставить заявкуОписание работ
Георадарное обследование — метод неразрушающего исследования строительных конструкций, инженерных сооружений и грунтов с использованием электромагнитных волн. Он позволяет обнаруживать скрытые элементы, устанавливать расположение неоднородностей и получать информацию о внутреннем строении исследуемых объектов без масштабного вскрытия.
Строительная лаборатория ЦНЭ «АСПЕКТ» выполняет георадарное обследование железобетонных конструкций, фундаментов, перекрытий, грунтовых оснований и строительных площадок. Метод применяется для поиска арматуры, подземных коммуникаций, возможных пустот, расслоений и других скрытых неоднородностей.
Исследования востребованы при строительстве, реконструкции, капитальном ремонте и обследовании существующих объектов. Полученные данные используются для планирования дополнительных исследований, уточнения расположения скрытых элементов и подготовки технических решений. По результатам работ оформляется технический отчёт с графическими материалами и выводами в пределах возможностей применённого метода.
Что исследуем
- Железобетонные плиты перекрытий, стены, колонны и балки.
- Монолитные и сборные бетонные конструкции.
- Фундаменты и подземные части зданий.
- Грунтовые основания зданий и сооружений.
- Строительные площадки и территории реконструируемых объектов.
- Подземные инженерные коммуникации и зоны их предполагаемого расположения.
- Дорожные основания и многослойные покрытия.
- Другие строительные конструкции и инженерные сооружения, пригодные для георадиолокационного исследования.
Какие задачи решаем
- Определение расположения скрытой арматуры и металлических элементов в железобетонных конструкциях.
- Поиск подземных инженерных коммуникаций и скрытых объектов.
- Выявление участков возможного образования пустот и расслоений.
- Исследование внутренней структуры строительных конструкций.
- Оценка толщины отдельных конструктивных слоёв при подходящих условиях измерений.
- Обнаружение георадиолокационных аномалий в грунтовых основаниях.
- Определение участков для дополнительных исследований и контрольных вскрытий.
- Получение исходных данных при реконструкции, капитальном ремонте и обследовании сооружений.
Методы испытаний
Георадарное обследование железобетонных конструкций
Исследуем бетонные и железобетонные конструкции с помощью георадара. Оборудование регистрирует отражённые электромагнитные сигналы, возникающие на границах материалов с различными электрофизическими свойствами.
По результатам измерений определяем предполагаемое расположение арматуры и скрытых элементов, выявляем участки неоднородности, возможные пустоты и расслоения. Метод может применяться перед сверлением, устройством проёмов и проведением ремонтных работ.
Обследование грунтовых оснований
Георадиолокационное профилирование применяется для исследования приповерхностного строения грунтов и выявления участков с различными электрофизическими характеристиками.
В ходе обследования выполняются измерения по заданным профилям. Полученные данные обрабатываются для определения границ слоёв, выявления возможных полостей и других георадиолокационных аномалий.
Поиск подземных коммуникаций
Выполняем георадарное сканирование территории для обнаружения скрытых инженерных сетей, трубопроводов, кабельных каналов и других подземных объектов.
По результатам измерений определяем предполагаемые трассы и глубину залегания обнаруженных объектов. При необходимости результаты уточняются с применением дополнительных методов поиска и контрольных исследований.
Обследование фундаментов и подземных конструкций
Проводим обследование фундаментов и доступных подземных элементов зданий с целью выявления скрытых неоднородностей и получения дополнительных сведений об их строении.
Георадар может применяться при обследовании конструкций перед реконструкцией, капитальным ремонтом и выполнением строительных работ.
Обработка и интерпретация георадарных данных

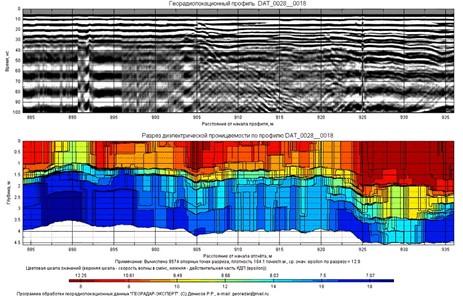

Зарегистрированные электромагнитные сигналы проходят цифровую обработку. По полученным радарограммам выделяются отражающие границы и аномальные участки, определяется их предполагаемое положение.
Результаты интерпретируются с учётом характеристик исследуемой среды, технической документации и условий измерений. При необходимости подготавливаются рекомендации по дополнительным исследованиям.
Как проходит работа
Этапы работ
-
Консультация и постановка задачи.
Обсуждаем объект, предполагаемые скрытые элементы, цели исследования и необходимый объём обследования.
-
Изучение технической документации.
Анализируем имеющиеся чертежи, проектные материалы, схемы коммуникаций и сведения о конструкциях.
-
Подготовка программы обследования.
Выбираем оборудование, определяем расположение профилей, параметры измерений и условия проведения работ.
-
Георадарное сканирование.

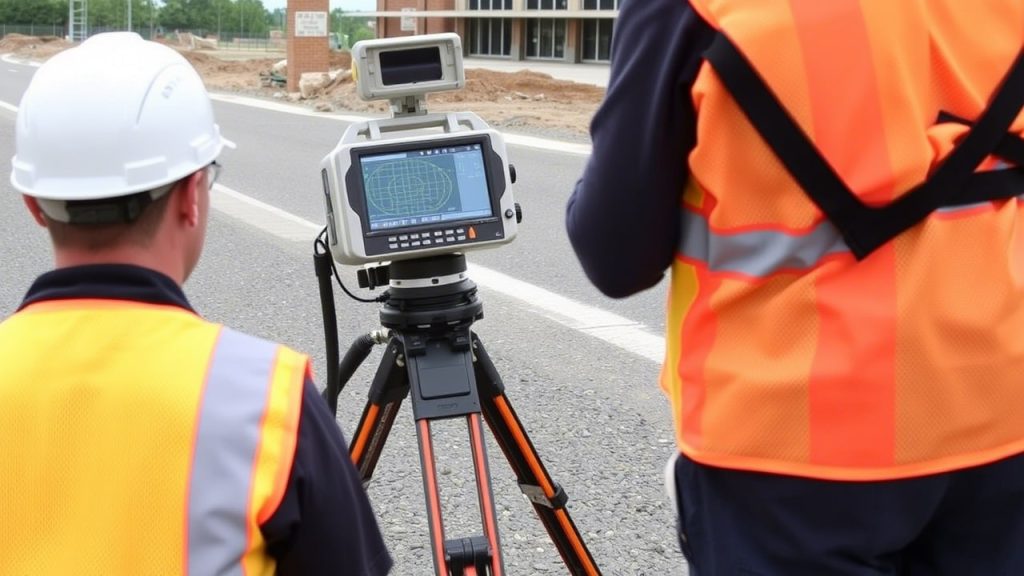

Специалисты выезжают на объект, выполняют измерения по согласованным профилям и регистрируют полученные сигналы.
-
Обработка и интерпретация данных.
Обрабатываем радарограммы, выделяем отражающие границы и участки с аномальными характеристиками.
-
Подготовка технического отчёта.
Оформляем результаты обследования, графические материалы и выводы. Передаём заказчику предусмотренную договором документацию.
Дополнительная информация
ГОСТы и нормативные документы
Георадарное обследование выполняется по программе работ с учётом назначения объекта, применяемой методики и требований соответствующей нормативной документации.
- ГОСТ 31937-2024 — Здания и сооружения. Правила обследования и мониторинга технического состояния.
- СП 47.13330.2016 — Инженерные изыскания для строительства. Основные положения, с действующими изменениями.
- СП 446.1325800.2019 — Инженерно-геологические изыскания для строительства. Общие правила производства работ, с действующими изменениями.
- ГОСТ Р 71733-2024 — Строительные работы и типовые технологические процессы. Контроль качества скрытых работ геофизическими методами при строительстве подземных объектов.
- ГОСТ Р 72316-2025 — Дороги автомобильные общего пользования. Земляное полотно. Георадиолокационные методы обследования. Применяется при соответствующих исследованиях в дорожном строительстве.
Перечень нормативных документов уточняется в зависимости от вида обследуемых конструкций, целей исследования и утверждённой программы работ. При обследовании железобетонных конструкций методика георадиолокационного контроля разрабатывается с учётом особенностей объекта и поставленных задач.
Оборудование
Для георадарного обследования применяется специализированное оборудование, позволяющее регистрировать отражённые электромагнитные сигналы и выполнять последующую обработку полученных данных.
- Георадарные системы с антеннами, подобранными под задачи и требуемую глубину исследования.
- Оборудование для регистрации и сохранения результатов измерений.
- Средства определения положения георадарных профилей.
- Измерительные инструменты для привязки обнаруженных объектов и участков исследования.
- Специализированное программное обеспечение для обработки радарограмм и интерпретации результатов.
Состав оборудования и параметры измерений определяются характеристиками исследуемой среды, требуемой глубиной зондирования и необходимой детальностью обследования.
Что понадобится для испытаний
Для определения объёма георадарного обследования желательно предоставить имеющуюся информацию об объекте и поставленной задаче.
- Техническое задание или описание необходимых исследований.
- Адрес и схему расположения объекта.
- Проектную и рабочую документацию на обследуемые конструкции при её наличии.
- Чертежи, планы и схемы расположения инженерных коммуникаций.
- Сведения о материалах и предполагаемой толщине исследуемых конструкций.
- Результаты ранее выполненных обследований, если они имеются.
- Информацию об условиях доступа и ограничениях на объекте.
При отсутствии полного комплекта документации специалисты помогут определить исходные данные, необходимые для подготовки программы обследования.
Частые вопросы
Что позволяет обнаружить георадарное обследование?
Георадар позволяет выявлять скрытые элементы строительных конструкций, предполагаемое расположение арматуры и подземных коммуникаций, а также участки с различными электрофизическими характеристиками. При подходящих условиях возможно обнаружение пустот, расслоений и других неоднородностей.
Можно ли найти арматуру в бетонной конструкции?
Да. Георадиолокационные методы применяются для поиска арматуры в железобетонных конструкциях. Точность определения её расположения зависит от характеристик конструкции, плотности армирования и параметров оборудования.
Можно ли обнаружить скрытые коммуникации?
Да. Георадар применяется для поиска подземных коммуникаций и других скрытых объектов. Возможность их обнаружения зависит от материала, глубины залегания, размеров и характеристик окружающей среды.
Нужно ли вскрывать конструкции перед обследованием?
Как правило, первоначальное исследование выполняется без вскрытия. При неоднозначных результатах или необходимости уточнения характеристик скрытых элементов могут потребоваться дополнительные исследования и локальные контрольные вскрытия.
На какую глубину работает георадар?
Глубина исследования зависит от частоты антенны, влажности, электропроводности исследуемой среды и размеров обнаруживаемых объектов. Подходящая конфигурация оборудования выбирается после изучения поставленной задачи.
Можно ли определить прочность бетона с помощью георадара?
Георадарное обследование не является самостоятельным методом определения прочности бетона. Для получения прочностных характеристик применяют соответствующие разрушающие и неразрушающие методы испытаний.
От чего зависят стоимость и сроки обследования?
Стоимость и продолжительность работ определяются площадью и особенностями объекта, необходимой глубиной исследования, количеством измерительных профилей, условиями доступа и объёмом обработки результатов.
Нужно провести испытания?
Опишите задачу — уточним состав работ, стоимость и сроки.
