Экспертиза металлов и сварных соединений
Контроль качества сварных швов, выявление дефектов и исследование фактического состояния металлических конструкций.
Оставить заявкуОписание работ
Экспертиза металлов и сварных соединений позволяет определить фактическое состояние металлических конструкций, выявить дефекты и оценить соответствие исследуемых элементов требованиям проектной и нормативной документации. Исследования проводятся при строительстве, реконструкции, обследовании и эксплуатации зданий и сооружений.
Строительная лаборатория ЦНЭ «АСПЕКТ» выполняет визуальный и измерительный контроль, ультразвуковую дефектоскопию сварных соединений и другие предусмотренные программой неразрушающие исследования. При необходимости проводится отбор образцов для определения физико-механических характеристик металла.
По результатам исследований специалисты подготавливают техническую документацию с описанием выявленных дефектов, результатами измерений и выводами. При комплексном обследовании полученные данные могут использоваться для оценки технического состояния конструкций и разработки рекомендаций по их ремонту или усилению.
Что исследуем
- Стальные балки, колонны, фермы и другие элементы несущих каркасов.
- Сварные соединения строительных металлоконструкций.
- Болтовые и другие механические соединения металлических элементов.
- Металлические конструкции промышленных, гражданских и инфраструктурных сооружений.
- Металлические изделия, узлы и элементы конструкций, требующие определения физико-механических характеристик.
- Металлоконструкции с признаками коррозии, деформаций, трещин и других повреждений.
Какие задачи решаем
- Определение фактического состояния металлических конструкций и сварных соединений.
- Выявление трещин, пор, непроваров, подрезов и других дефектов сварки.
- Обнаружение коррозионных повреждений, деформаций и признаков усталостного разрушения.
- Проверка геометрических параметров и качества выполнения сварных соединений.
- Определение прочностных характеристик и других свойств металла при проведении соответствующих испытаний.
- Проверка соответствия исследуемых элементов проектной и нормативной документации.
- Получение исходных данных для оценки технического состояния конструкций.
- Подготовка материалов для разработки решений о ремонте, усилении или замене повреждённых элементов.
Методы испытаний
Визуальный и измерительный контроль
Проводим осмотр металлоконструкций и сварных соединений для выявления наружных дефектов: трещин, подрезов, прожогов, деформаций, коррозии и нарушений геометрии сварных швов.
В ходе инструментального контроля измеряем геометрические параметры соединений, размеры выявленных дефектов и отклонения от проектных требований.

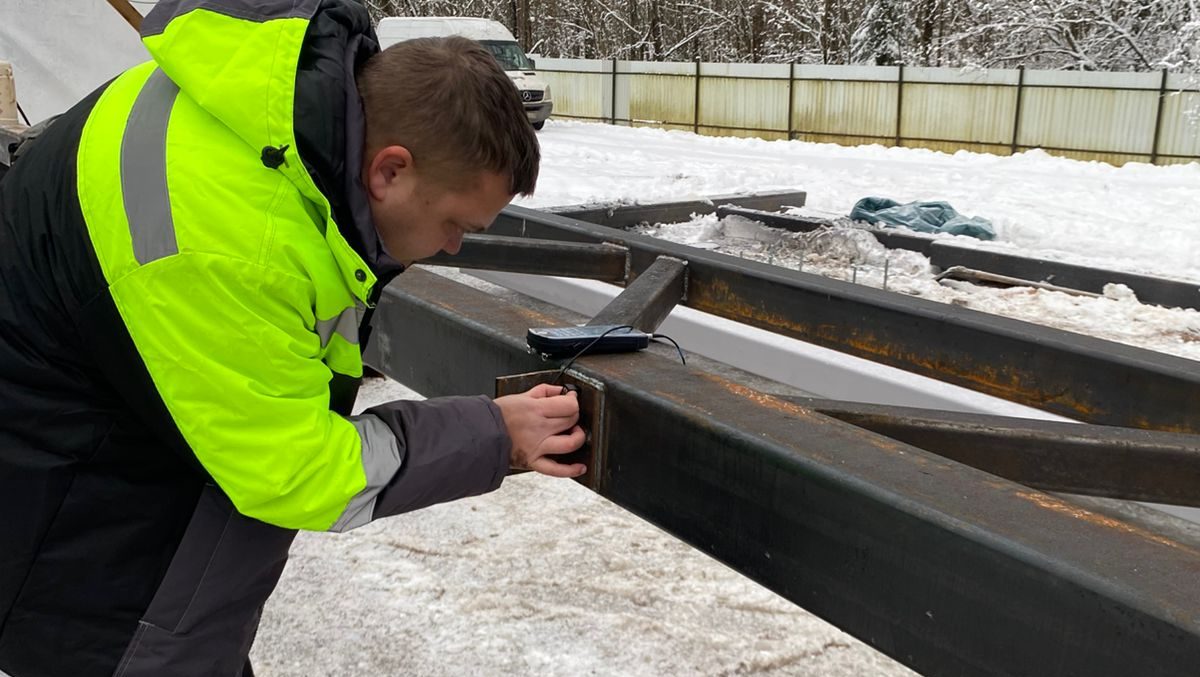

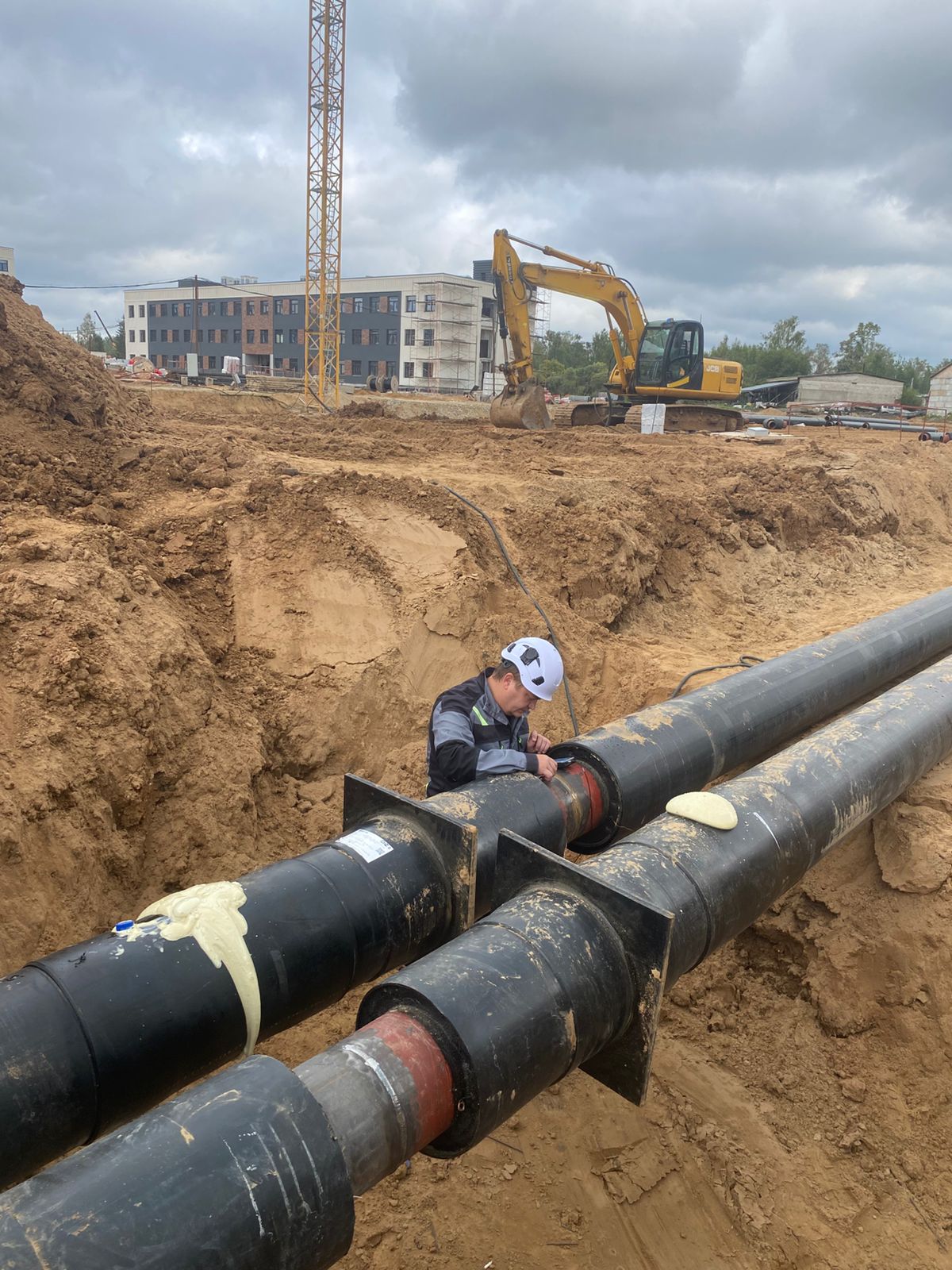

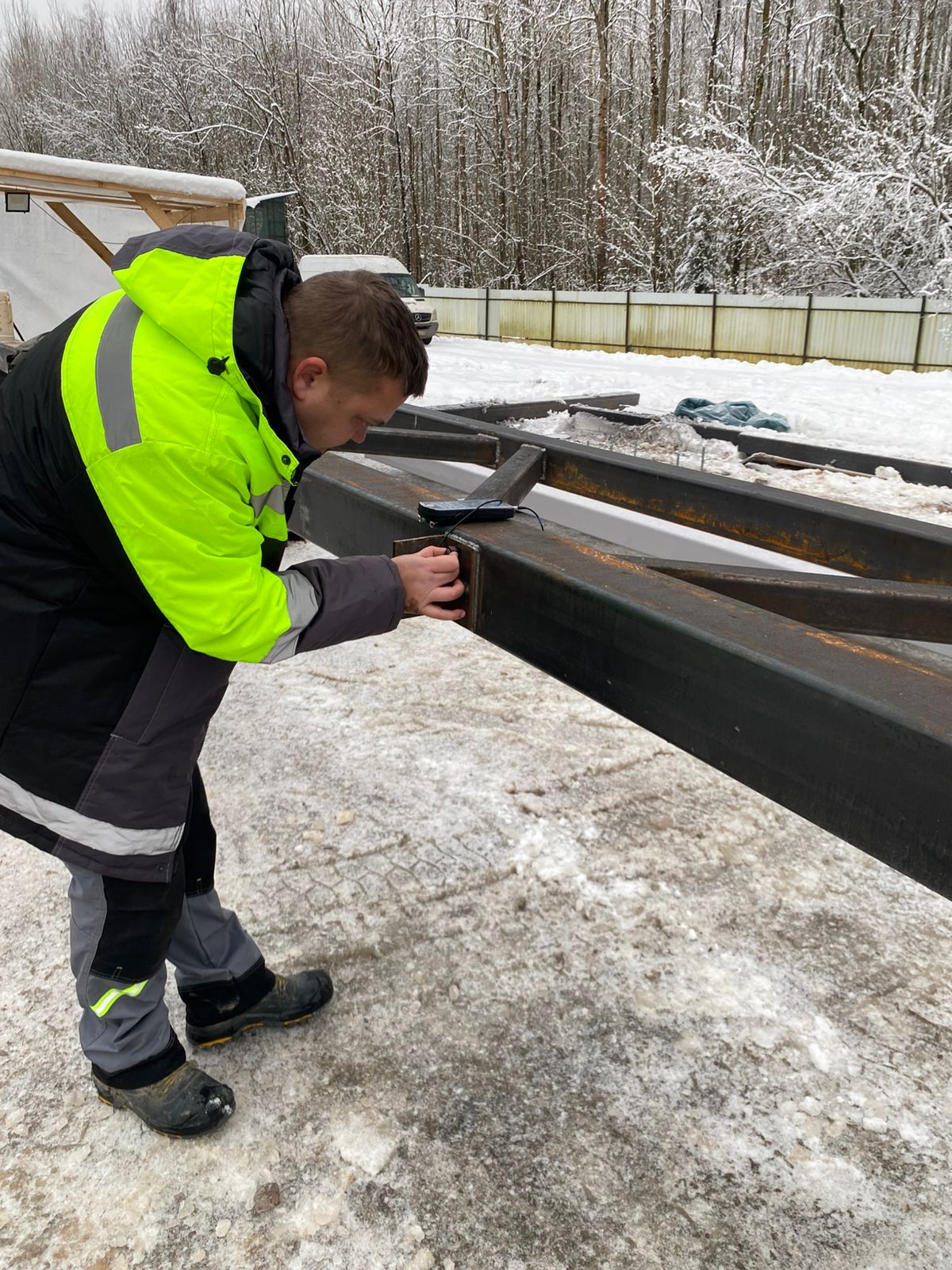

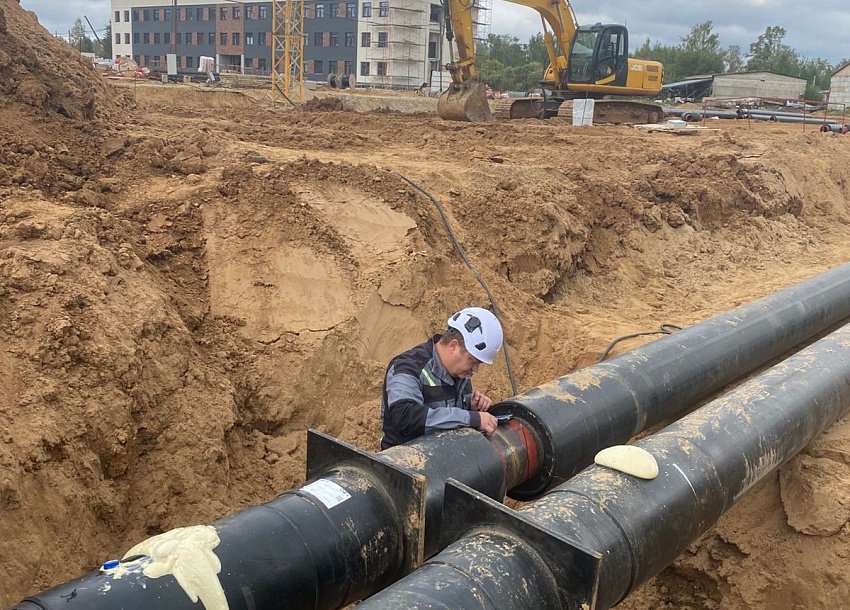

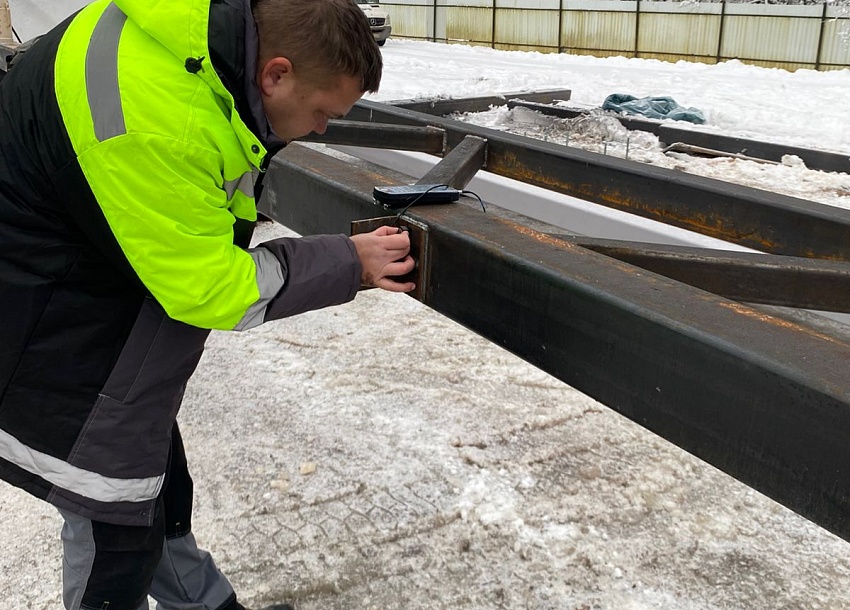

Ультразвуковой контроль сварных соединений
Ультразвуковая дефектоскопия применяется для обнаружения внутренних дефектов сварных соединений, включая трещины, непровары, поры и включения.
Исследование основано на распространении ультразвуковых волн в металле и регистрации сигналов, отражённых от внутренних несплошностей. Метод позволяет определять расположение и оценивать характеристики выявленных дефектов без разрушения исследуемых конструкций.
Магнитопорошковый контроль
Метод применяется для выявления поверхностных и подповерхностных дефектов в конструкциях из ферромагнитных материалов. При намагничивании исследуемого участка магнитные частицы скапливаются в зонах рассеяния магнитного поля, возникающих в местах нарушения сплошности металла.
Магнитопорошковый контроль используется для обнаружения трещин и других несплошностей, в том числе в зонах сварных соединений.
Капиллярный контроль
Капиллярный метод позволяет обнаруживать дефекты, выходящие на поверхность металлических изделий и сварных соединений. На подготовленную поверхность наносится специальный проникающий состав, который заполняет открытые несплошности и позволяет выявить их при последующей обработке.
Метод используется для поиска поверхностных трещин, пор и других дефектов при условии применимости к исследуемому материалу.
Лабораторные испытания металла
При необходимости выполняется отбор образцов для определения физико-механических характеристик металла и сварных соединений. В зависимости от технического задания проводятся испытания на прочность, определение твёрдости, ударной вязкости и других показателей.
Полученные результаты могут использоваться при оценке качества материалов, сварных соединений и технического состояния конструкций.
Как проходит работа
Этапы работ
-
Консультация и постановка задачи.
Уточняем назначение объекта, виды исследуемых конструкций, характер предполагаемых дефектов и цели обследования.
-
Изучение документации.
Анализируем проектную и исполнительную документацию, сведения о материалах, сварных соединениях и условиях эксплуатации.
-
Подготовка программы контроля.
Определяем необходимые методы исследования, объём измерений, контролируемые участки и состав оборудования.
-
Проведение обследования.
Специалисты выезжают на объект, выполняют визуальный и измерительный контроль, проводят предусмотренные программой неразрушающие исследования. При необходимости отбирают образцы.
-
Обработка и анализ результатов.
Анализируем результаты измерений, определяем характеристики выявленных дефектов и сопоставляем полученные данные с установленными критериями.
-
Подготовка технического заключения.
Оформляем результаты контроля, перечень выявленных дефектов, выводы и предусмотренные техническим заданием рекомендации.
Лаборатория в работе
Дополнительная информация
ГОСТы и нормативные документы
Контроль металлов и сварных соединений проводится с применением нормативных документов, соответствующих виду конструкции, материалу и выбранному методу исследования.
- ГОСТ 3242-79 — «Соединения сварные. Методы контроля качества». Устанавливает методы контроля качества сварных соединений металлов и сплавов.
- ГОСТ Р 55724-2013 — «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые». Регламентирует ультразвуковой контроль сварных соединений.
- ГОСТ Р 56512-2015 — «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы».
- ГОСТ 18442-80 — «Контроль неразрушающий. Капиллярные методы. Общие требования».
- ГОСТ 6996-66 — «Сварные соединения. Методы определения механических свойств».
- ГОСТ 23118-2019 — «Конструкции стальные строительные. Общие технические условия», с действующими изменениями.
- ГОСТ 31937-2024 — «Здания и сооружения. Правила обследования и мониторинга технического состояния».
Перечень применяемых нормативных документов и критерии оценки результатов определяются программой исследований с учётом назначения конструкции, применяемых материалов и требований проектной документации.
Оборудование
Для исследования металлоконструкций и сварных соединений применяются приборы неразрушающего контроля, измерительные инструменты и испытательное оборудование. Состав технических средств определяется программой работ.
- Ультразвуковые дефектоскопы с соответствующими преобразователями.
- Магнитопорошковые дефектоскопы и средства намагничивания.
- Комплекты материалов для капиллярной дефектоскопии.
- Измерительные инструменты и шаблоны для визуального и измерительного контроля сварных соединений.
- Толщиномеры и приборы для измерения геометрических параметров конструкций.
- Оборудование для определения прочности, твёрдости и других механических характеристик образцов металла при проведении соответствующих испытаний.
Применяемые средства измерений должны соответствовать установленным метрологическим требованиям.
Что понадобится для испытаний
Для определения объёма исследований желательно предоставить имеющуюся проектную и техническую документацию.
- Проектную и рабочую документацию на металлические конструкции.
- Чертежи конструкций и схемы сварных соединений.
- Исполнительную документацию и журналы сварочных работ при их наличии.
- Документы о качестве применённых материалов и сварочных материалов.
- Сведения о технологии выполнения сварных соединений при их наличии.
- Результаты ранее выполненного контроля и технических обследований.
- Информацию об условиях эксплуатации и известных повреждениях конструкций.
- Техническое задание или описание необходимого исследования.
При отсутствии части документации специалисты помогут определить необходимые исходные данные и выбрать подходящие методы контроля.
Частые вопросы
Какие дефекты сварных соединений можно обнаружить?
В зависимости от применяемого метода контроля возможно выявление трещин, непроваров, пор, подрезов и других несплошностей. Некоторые методы предназначены для обнаружения поверхностных дефектов, другие позволяют исследовать внутреннюю структуру сварного соединения.
Можно ли проверить сварные швы без повреждения конструкции?
Да. Визуальный, ультразвуковой, магнитопорошковый и капиллярный контроль относятся к неразрушающим методам. Выбор подходящего метода зависит от материала, конструкции соединения и предполагаемого характера дефектов.
Когда необходимо проводить экспертизу металлоконструкций?
Исследования проводятся при строительстве и приёмке объектов, реконструкции, обнаружении деформаций, трещин или коррозии, а также после аварий, пожаров и других воздействий, которые могли повлиять на состояние конструкций.
Какой метод контроля сварных соединений выбрать?
Метод определяется материалом, толщиной и геометрией соединения, требованиями проектной документации и задачами исследования. В отдельных случаях для получения необходимых данных применяется сочетание нескольких методов контроля.
Позволяет ли ультразвуковой контроль определить прочность сварного соединения?
Ультразвуковая дефектоскопия предназначена прежде всего для выявления внутренних несплошностей. Для определения механических характеристик могут потребоваться дополнительные испытания образцов и другие исследования.
Можно ли проверить эксплуатируемые металлоконструкции?
Да. Исследования могут проводиться непосредственно на эксплуатируемых объектах при обеспечении необходимых условий доступа и безопасности. Программа контроля составляется с учётом фактического состояния конструкции.
От чего зависят стоимость и сроки?
Стоимость и продолжительность исследований определяются количеством и сложностью конструкций, протяжённостью сварных швов, необходимыми методами контроля, доступностью обследуемых участков и составом итоговой технической документации.
Нужно провести испытания?
Опишите задачу — уточним состав работ, стоимость и сроки.
